  1. GENÇ ODASI
  2. HELEN GENÇ ODASI
  3. 22HEL2009FSFS

Ünite Görseli

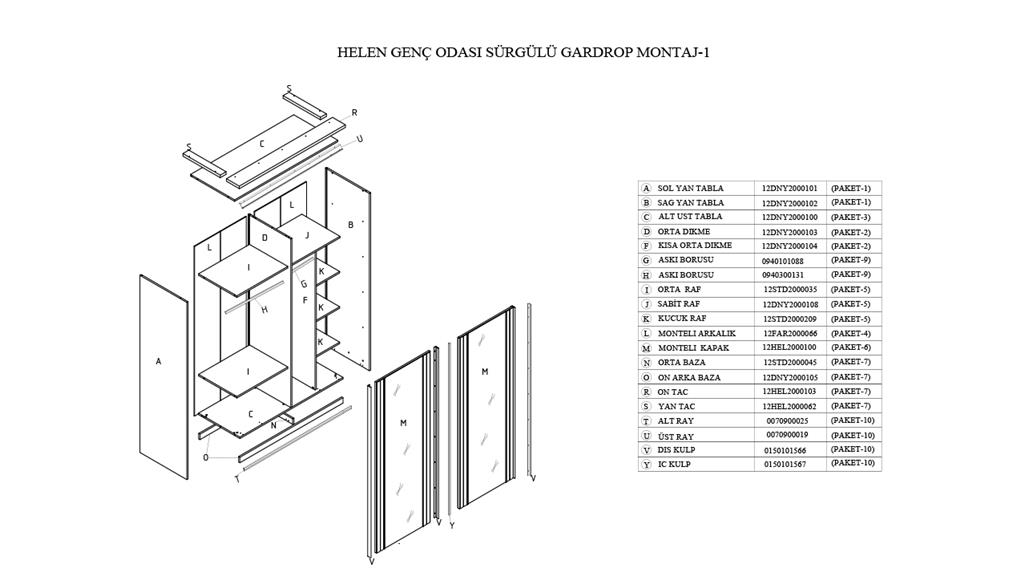

Montaj Şeması

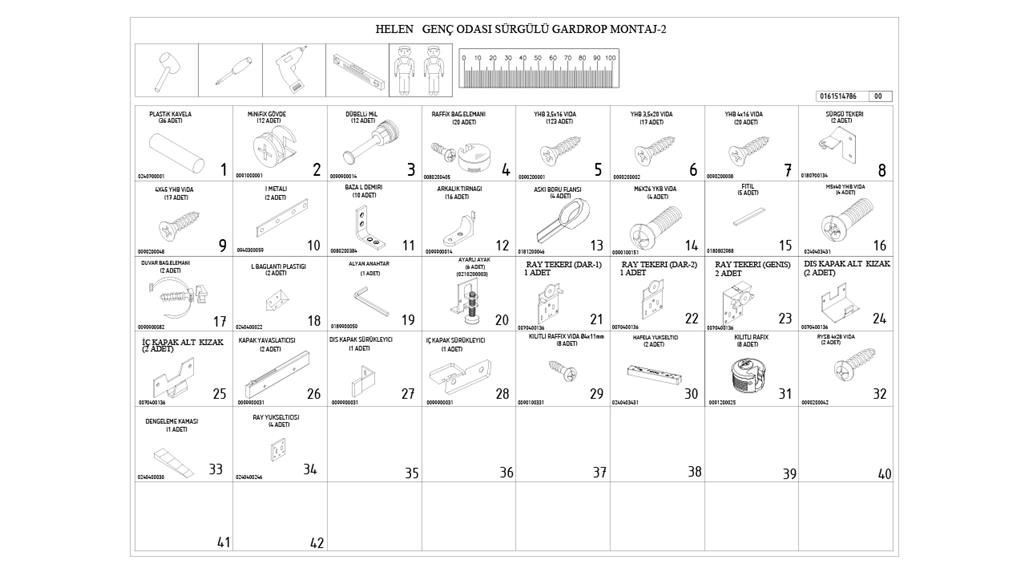

Montaj Şeması - 2

Montaj Videosu

Internet tarayıcınız HTML5 video desteklemiyor.

Paket 1

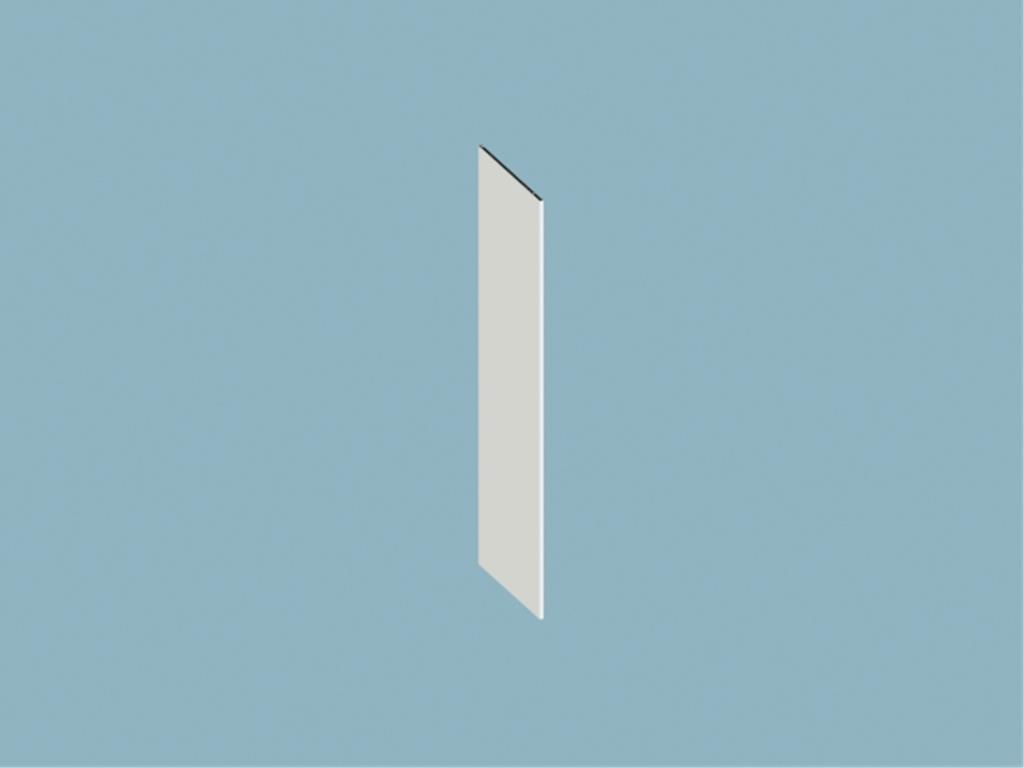

12DNY2000101FSFS, Sürgülü Sol Yan Tabla/Fildisi

Paket #1, 1 Adet

12DNY2000101FSFS, Sürgülü Sol Yan Tabla/Fildisi

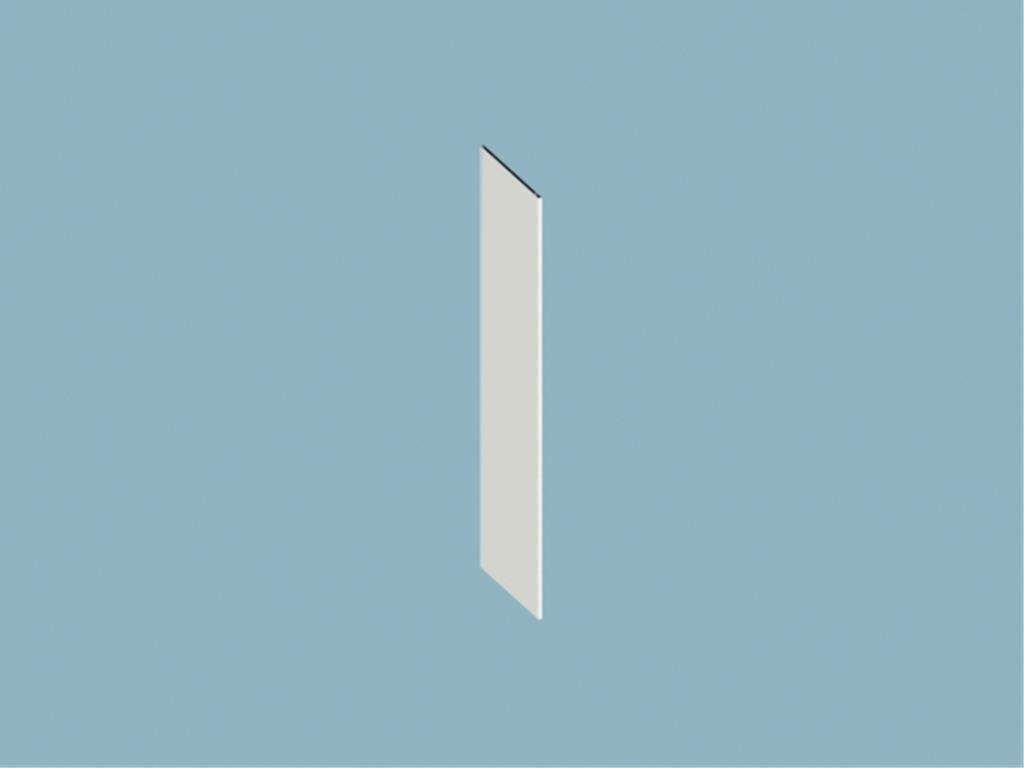

12DNY2000102FSFS, Sürgülü Sag Yan Tabla/Fildisi

Paket #1, 1 Adet

12DNY2000102FSFS, Sürgülü Sag Yan Tabla/Fildisi
Önceki Sonraki

Paket 2

12DNY2000103FSFS, Sürgülü Orta Dikme /Fildisi

Paket #2, 1 Adet

12DNY2000103FSFS, Sürgülü Orta Dikme /Fildisi

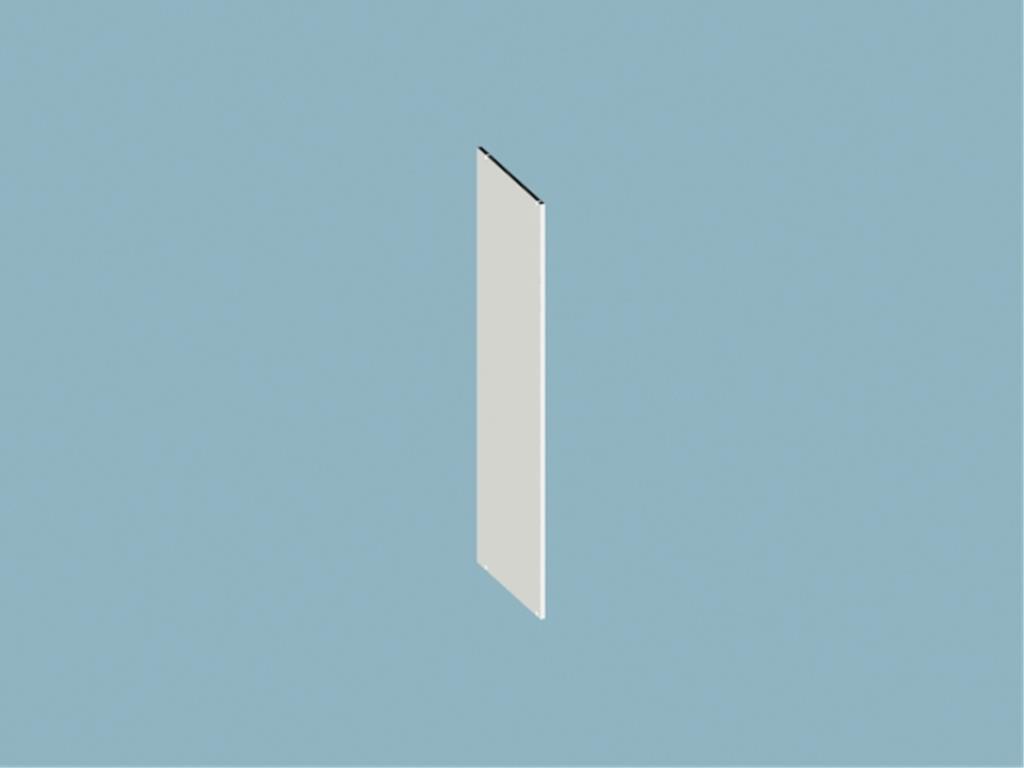

12DNY2000104FSFS, Sürgülü Kısa Dıkme /Fildisi

Paket #2, 1 Adet

12DNY2000104FSFS, Sürgülü Kısa Dıkme /Fildisi
Önceki Sonraki

Paket 3

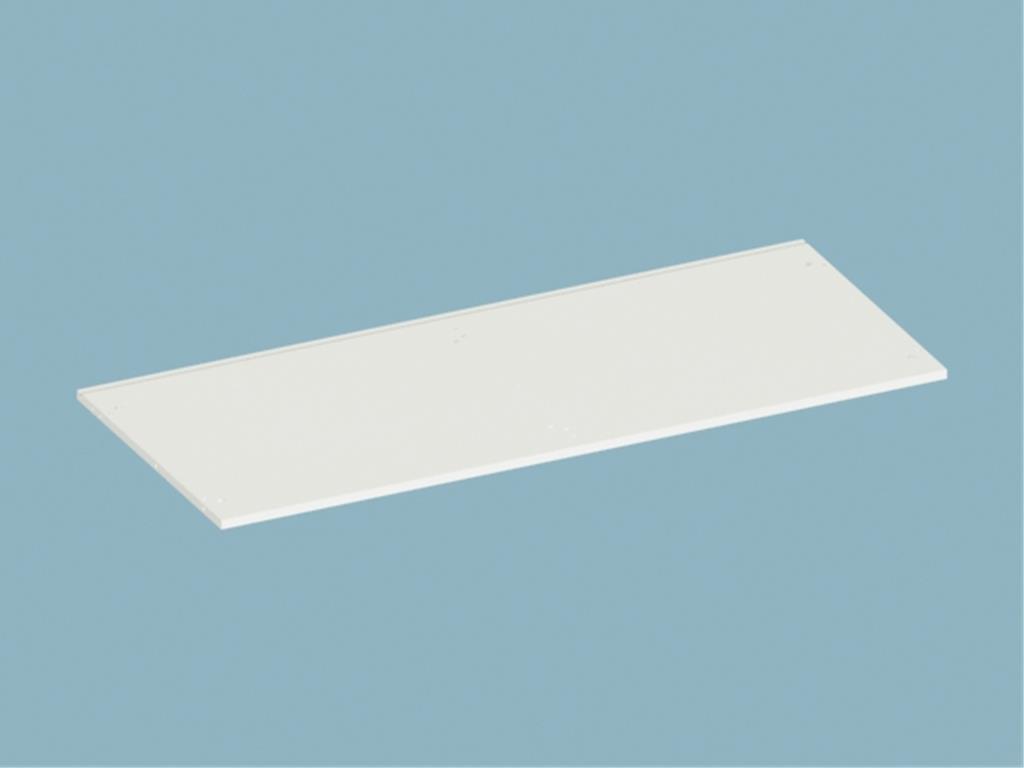

12DNY2000100FSFS, Sürgülü Alt Üst Tabla /Fildisi

Paket #3, 2 Adet

12DNY2000100FSFS, Sürgülü Alt Üst Tabla /Fildisi
Önceki Sonraki

Paket 4

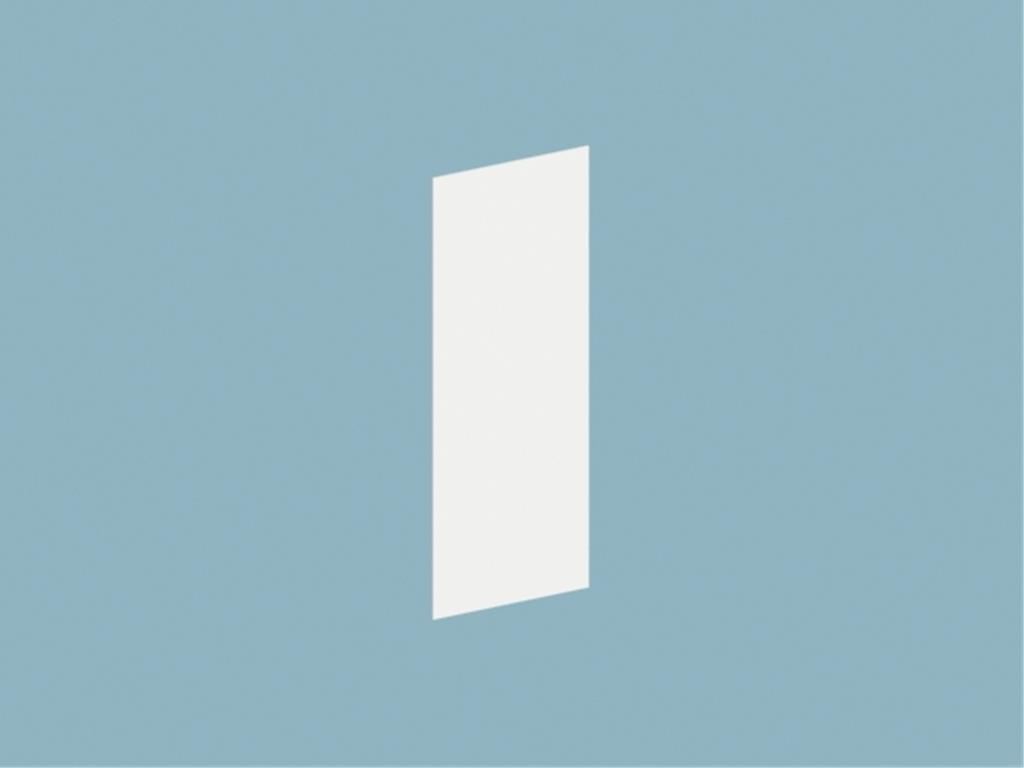

12FAR2000066BABA, Mnt.Arkalık/Krm

Paket #4, 2 Adet

12FAR2000066BABA, Mnt.Arkalık/Krm
Önceki Sonraki

Paket 5

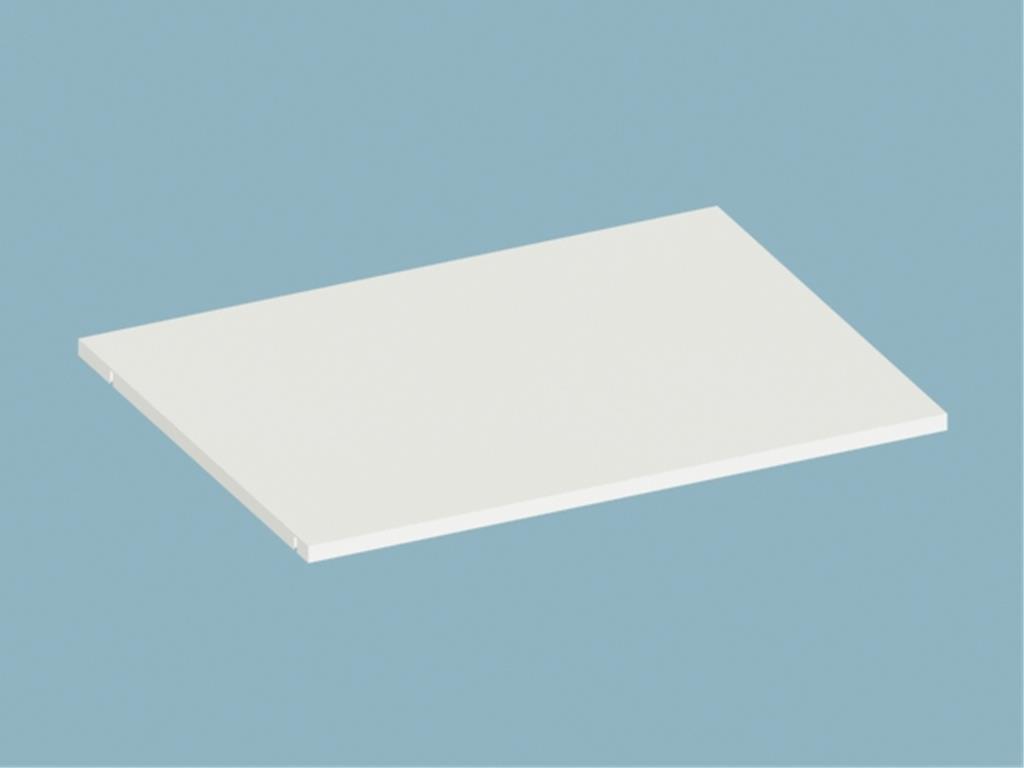

12STD2000035FSFS, Orta Raf / Fil Dişi

Paket #5, 2 Adet

12STD2000035FSFS, Orta Raf / Fil Dişi

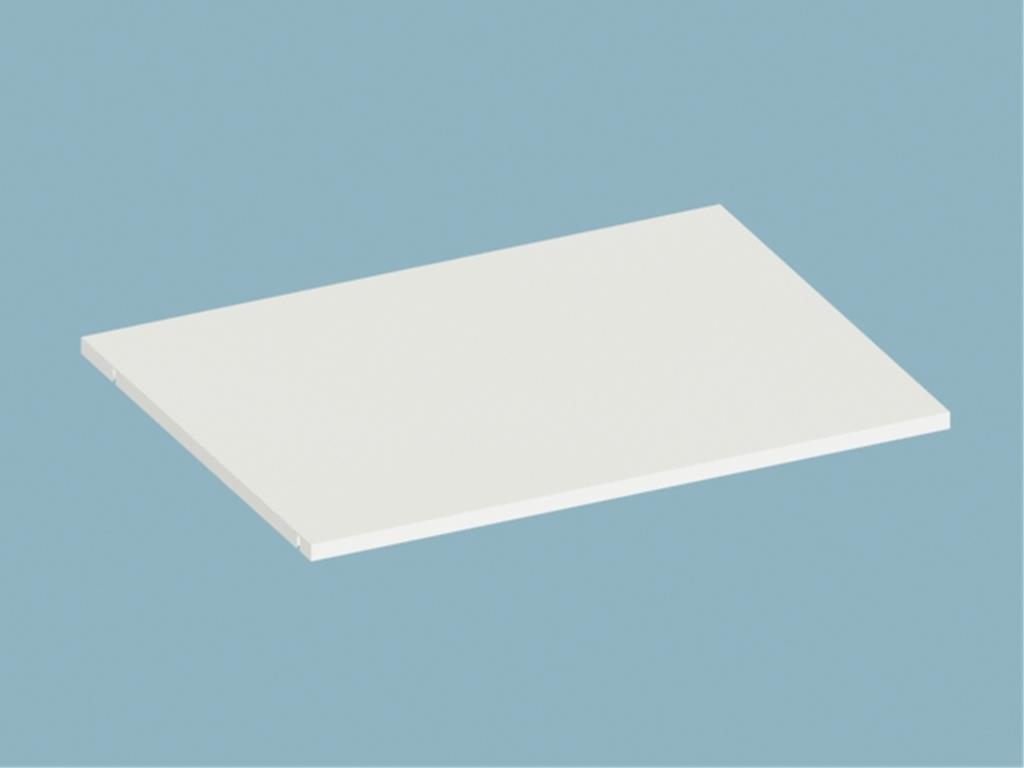

12DNY2000108FSFS, Sürgülü Sabit Raf/Fildisi

Paket #5, 1 Adet

12DNY2000108FSFS, Sürgülü Sabit Raf/Fildisi

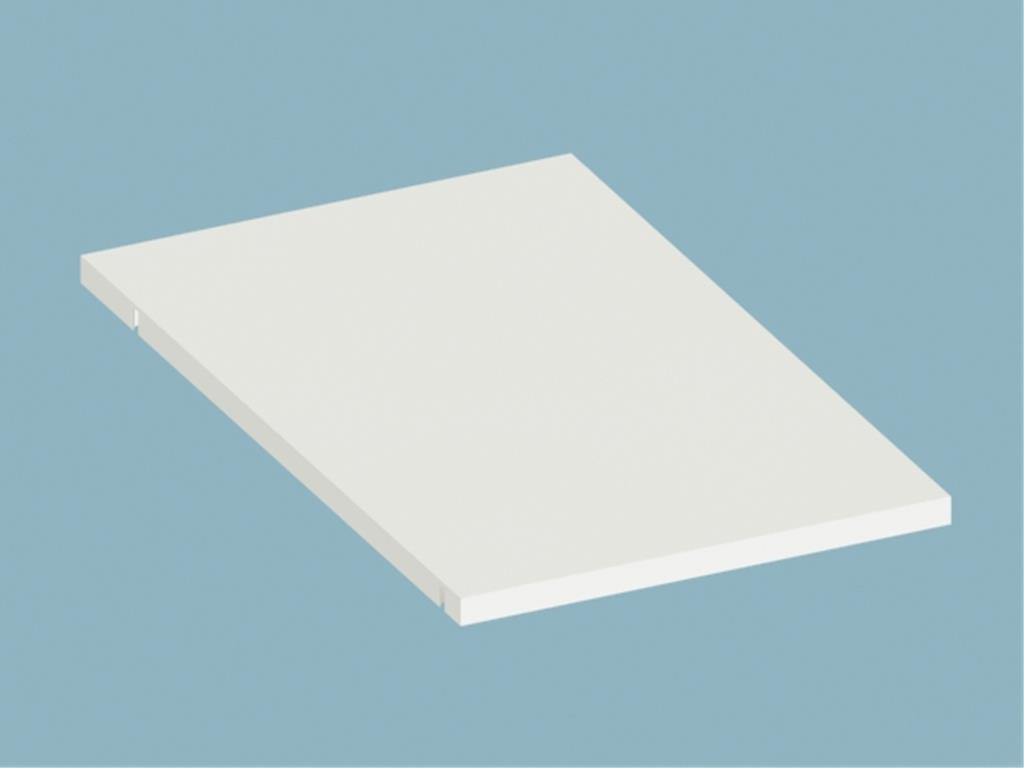

12STD2000209FSFS, Sürgülü Küçük Raf/Fildisi

Paket #5, 3 Adet

12STD2000209FSFS, Sürgülü Küçük Raf/Fildisi
Önceki Sonraki

Paket 6

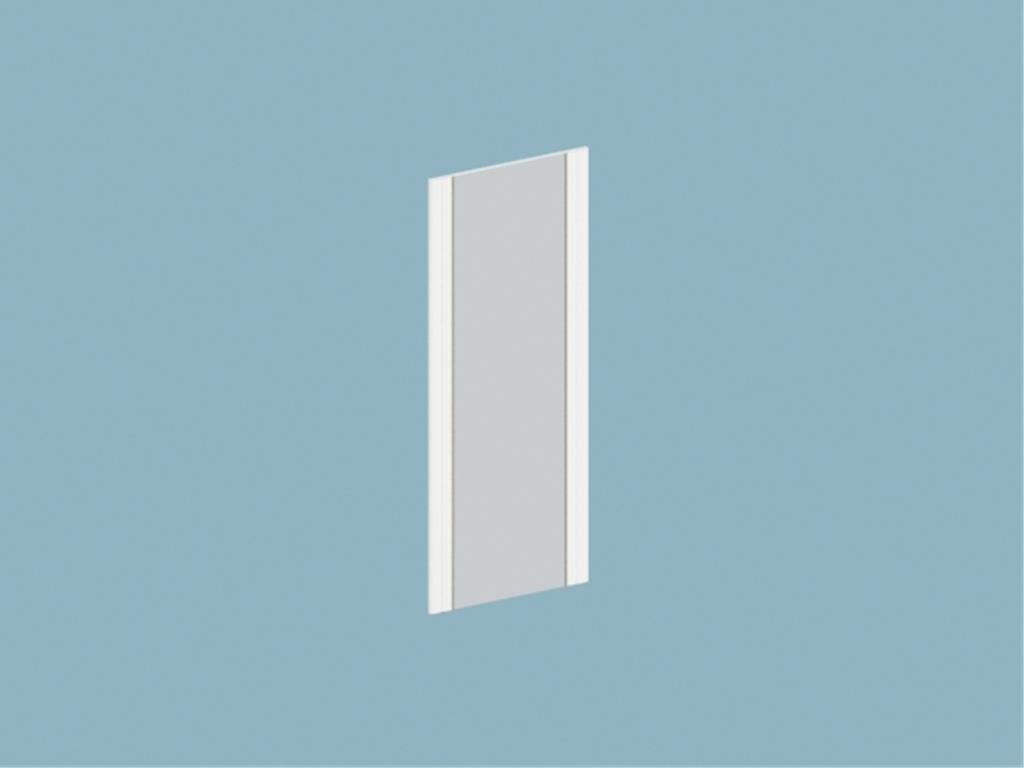

12HEL2000100FSFS, Sürgülü Monteli Kapak/Fildisi

Paket #6, 2 Adet

12HEL2000100FSFS, Sürgülü Monteli Kapak/Fildisi
Önceki Sonraki

Paket 7

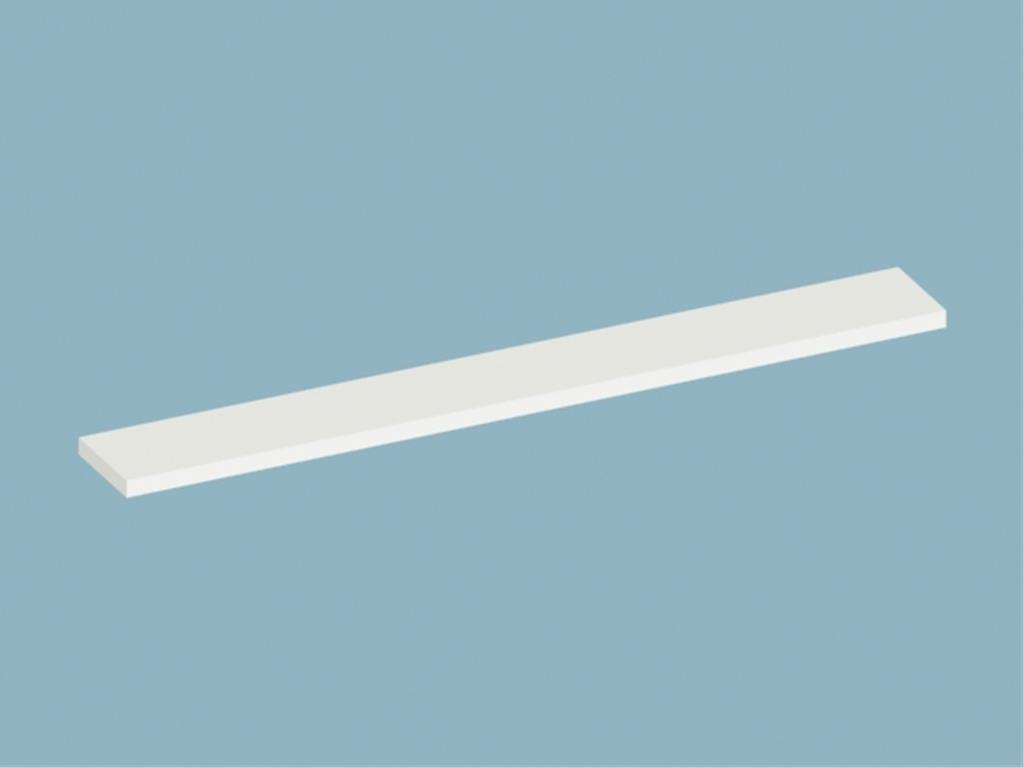

12HEL2000103FSFS, Sürgülü Ön Taç/Fildisi

Paket #7, 1 Adet

12HEL2000103FSFS, Sürgülü Ön Taç/Fildisi

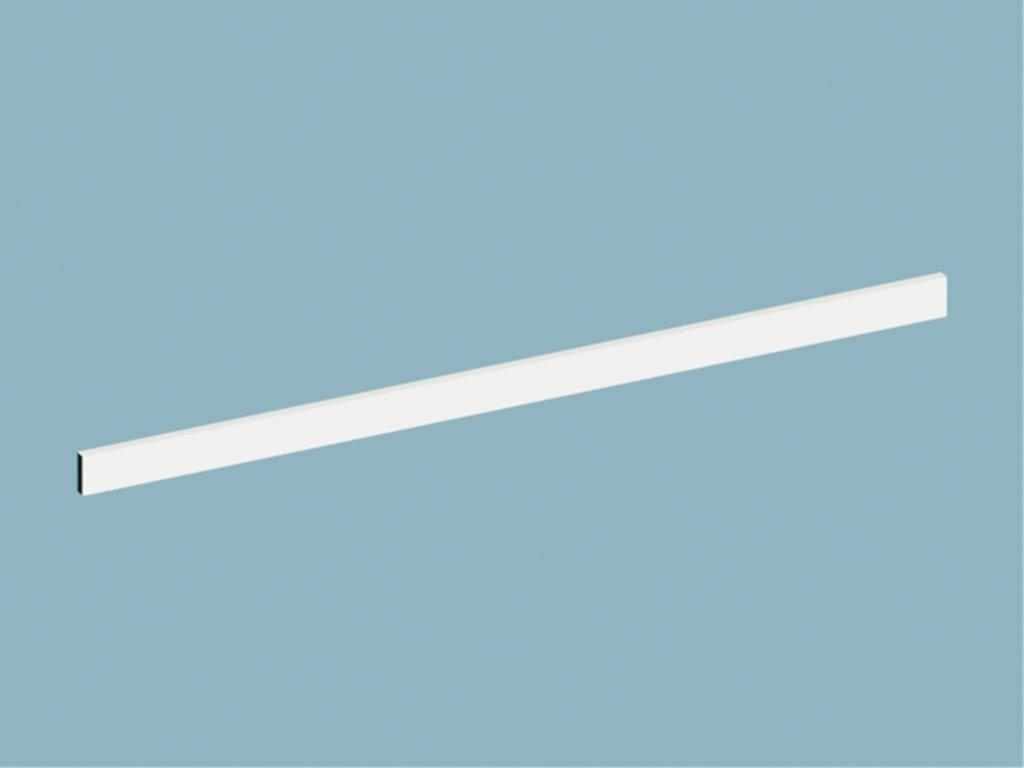

12DNY2000105OPOP, Sürgülü Ön Arka Baza/Opak Beyaz

Paket #7, 2 Adet

12DNY2000105OPOP, Sürgülü Ön Arka Baza/Opak Beyaz

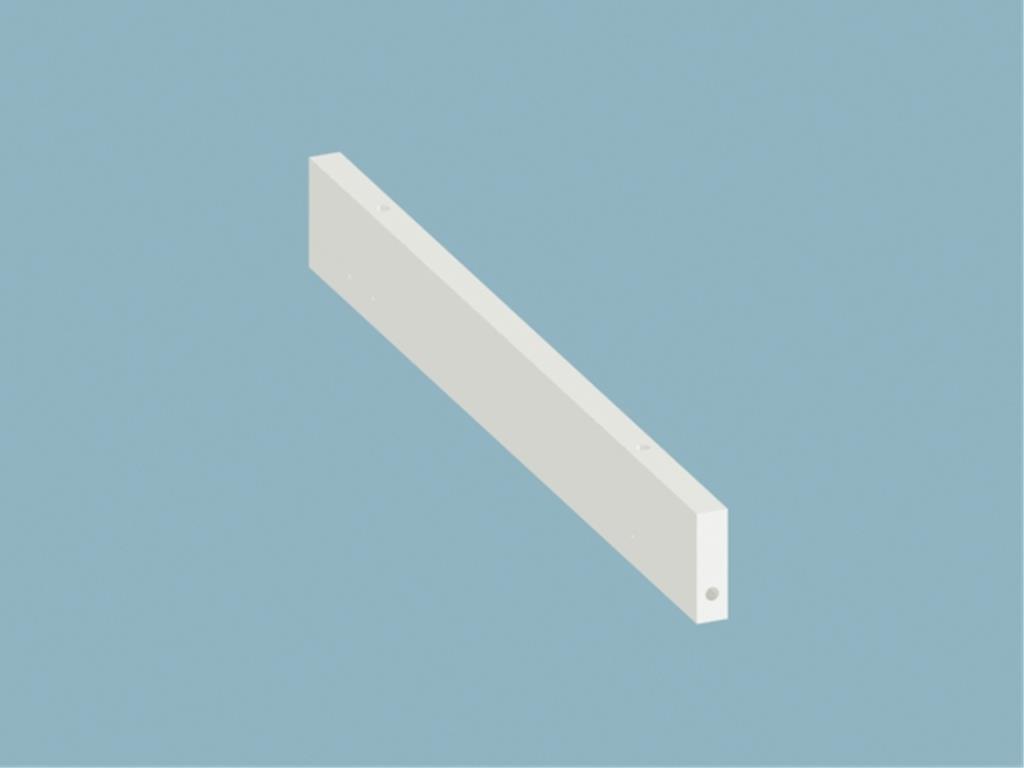

12STD2000045OPOP, Orta Baza / Opak Beyaz

Paket #7, 1 Adet

12STD2000045OPOP, Orta Baza / Opak Beyaz

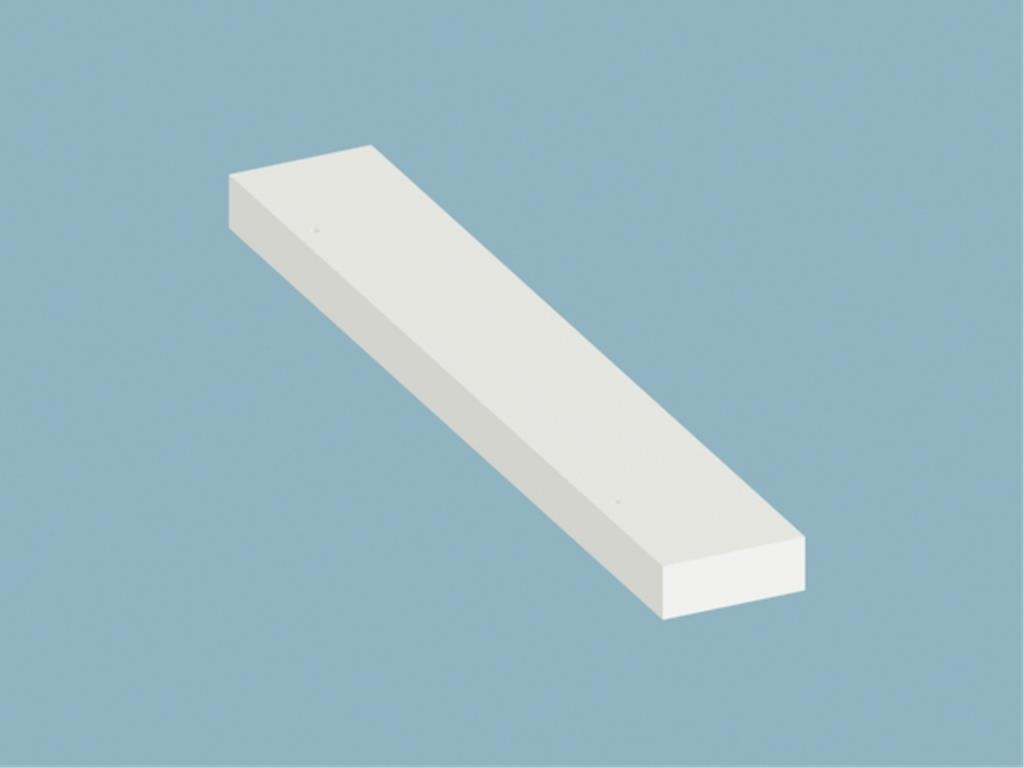

12HEL2000062FSFS, 5/6/Sur. Kpl.Grd. Yan Taç/Fildisi

Paket #7, 2 Adet

12HEL2000062FSFS, 5/6/Sur. Kpl.Grd. Yan Taç/Fildisi
Önceki Sonraki

Aksesuarlar

0240700001, KAVELA PLASTİK Ø8X32MM 36 Adet ( 1/34 )

0240700001, KAVELA PLASTİK Ø8X32MM

0091000001, MINIFIX GOVDE 12 Adet ( 2/34 )

0091000001, MINIFIX GOVDE

0090900014, DÜBELLİ MİL 12 Adet ( 3/34 )

0090900014, DÜBELLİ MİL

0080200405, Aksesuar Rafixs Metalik Gri 12Li Tk Yeni 20 Adet ( 4/34 )

0080200405, Aksesuar Rafixs Metalik Gri 12Li Tk Yeni

0090200001, VİDA SUNTA YHB 3,5X16MM 123 Adet ( 5/34 )

0090200001, VİDA SUNTA YHB 3,5X16MM

0090200002, VİDA SUNTA YHB 3.5X20MM 17 Adet ( 6/34 )

0090200002, VİDA SUNTA YHB 3.5X20MM

0090200008, VİDA SUNTA YHB 4X16MM (SARI) 20 Adet ( 7/34 )

0090200008, VİDA SUNTA YHB 4X16MM (SARI)

0180700134, KAPAK TEKERİ SRG 42MM 2 Adet ( 8/34 )

0180700134, KAPAK TEKERİ SRG 42MM

0090200048, 4X45 YHB VIDA 17 Adet ( 9/34 )

0090200048, 4X45 YHB VIDA

0940300059, ACTİON BAG.EL. I DEMİRİ 2 Adet ( 10/34 )

0940300059, ACTİON BAG.EL. I DEMİRİ

0080200384, BAĞ. MET.L GALVANİZ 2'Lİ+8 AD 3,5X16 YHB 10 Adet ( 11/34 )

0080200384, BAĞ. MET.L GALVANİZ 2'Lİ+8 AD 3,5X16 YHB

0099900014, ARKALIK TIRNAĞI ZAMAK 8 LİK 16 Adet ( 12/34 )

0099900014, ARKALIK TIRNAĞI ZAMAK 8 LİK

0181200046, ASKI BORU FLANŞI İMSAN 4 Adet ( 13/34 )

0181200046, ASKI BORU FLANŞI İMSAN

0090100151, CİVATA YKB M6X26MM 4 Adet ( 14/34 )

0090100151, CİVATA YKB M6X26MM

0180802988, Fitil Bantlı 100x6x1.5mm K.Renkli 5 Adet ( 15/34 )

0180802988, Fitil Bantlı 100x6x1.5mm K.Renkli

0090200198, M5X40 YHB VİDA 4 Adet ( 16/34 )

0090200198, M5X40 YHB VİDA

0090900082, DUVAR BAĞLANTI EKİPMANI TEKLİ 2 Adet ( 17/34 )

0090900082, DUVAR BAĞLANTI EKİPMANI TEKLİ

0240400022, Dolgu Bandı L Bağlantı Plast. 2 Adet ( 18/34 )

0240400022, Dolgu Bandı L Bağlantı Plast.

0189900050, ALYAN 89MM'LİK ANAHTAR 4MM 1 Adet ( 19/34 )

0189900050, ALYAN 89MM'LİK ANAHTAR 4MM

0210200003, AYAK AYARLI 6 Adet ( 20/34 )

0210200003, AYAK AYARLI

0070400485, RAY TEKERİ DAR PİMLİ 1 Adet ( 21/34 )

0070400485, RAY TEKERİ DAR PİMLİ

0070400482, RAY TEKERİ DAR PİMSİZ 1 Adet ( 22/34 )

0070400482, RAY TEKERİ DAR PİMSİZ

0070400480, RAY TEKERİ GENİŞ 2 Adet ( 23/34 )

0070400480, RAY TEKERİ GENİŞ

0070400481, RAY KIZAĞI GENİŞ DIŞ ALT 2 Adet ( 24/34 )

0070400481, RAY KIZAĞI GENİŞ DIŞ ALT

0070400483, RAY KIZAĞI DAR İÇ ALT 2 Adet ( 25/34 )

0070400483, RAY KIZAĞI DAR İÇ ALT

0099900055, KAPAK YAVASLATICISI 2 Adet ( 26/34 )

0099900055, KAPAK YAVASLATICISI

0070400136, DIŞ KAPAK SÜRÜKLEYİCİ 1 Adet ( 27/34 )

0070400136, DIŞ KAPAK SÜRÜKLEYİCİ

0070400560, İÇ KAPAK SÜRÜKLEYİCİ 2 Adet ( 28/34 )

0070400560, İÇ KAPAK SÜRÜKLEYİCİ

0090100331, Q4x11 VİDA 8 Adet ( 29/34 )

0090100331, Q4x11 VİDA

0240403431, STOPLAMA TAKOZU 2 Adet ( 30/34 )

0240403431, STOPLAMA  TAKOZU

0091200025, KİLTLİ RAFFİX RAL9003 MESAN 8 Adet ( 31/34 )

0091200025, KİLTLİ RAFFİX RAL9003 MESAN

0090200042, VİDA SUNTA RYSB 4X28MM 2 Adet ( 32/34 )

0090200042, VİDA SUNTA RYSB 4X28MM

0240400030, PVC KAMA KAYIN(DENGELEME KAMAS 1 Adet ( 33/34 )

0240400030, PVC KAMA KAYIN(DENGELEME KAMAS

0240400246, YÜKSELTİCİ RAY PRADO GRD 4 Adet ( 34/34 )

0240400246, YÜKSELTİCİ RAY PRADO GRD
Önceki Sonraki
