  1. YATAK ODASI
  2. ARES YATAK ODASI
  3. 22ARS20012V2V

Ünite Görseli

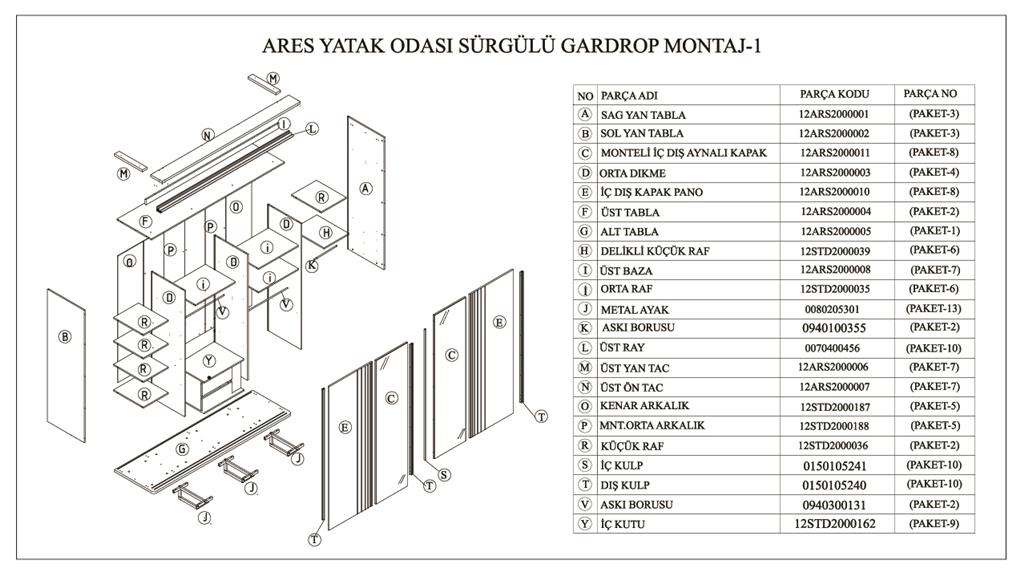

Montaj Şeması

Montaj Şeması - 2

Montaj Videosu

Internet tarayıcınız HTML5 video desteklemiyor.

Paket 1

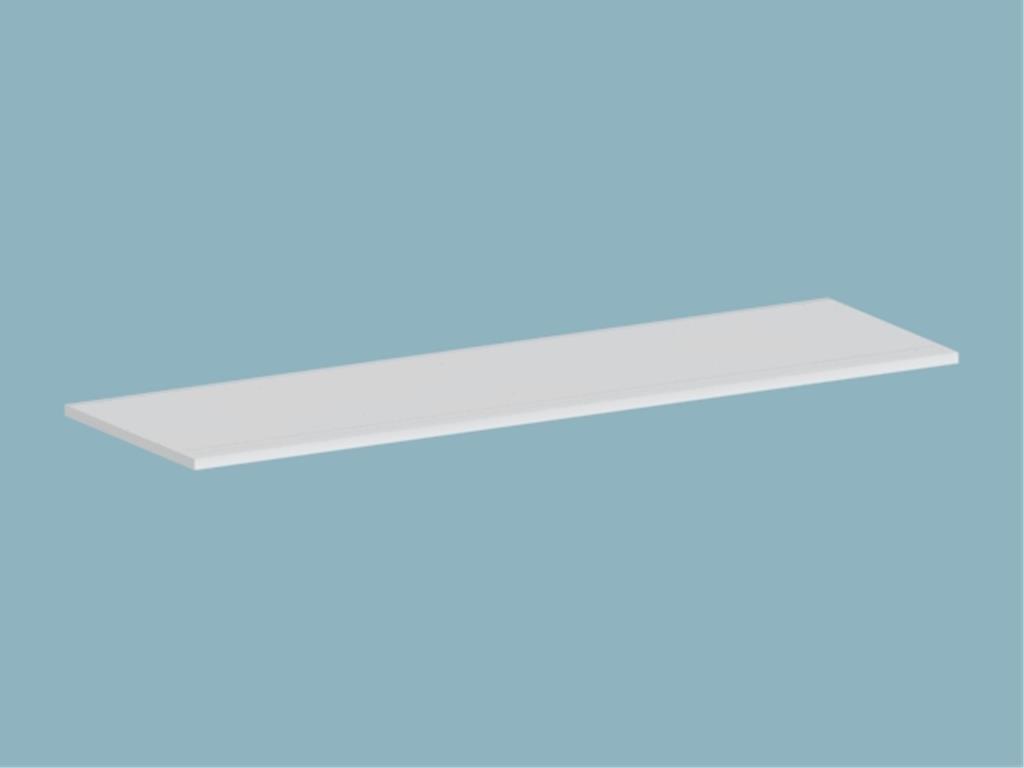

12ARS20000052V2V, Srg.Grd. Alt Tabla/Loretto Hg Gri

Paket #1, 1 Adet

12ARS20000052V2V, Srg.Grd. Alt Tabla/Loretto Hg Gri
Önceki Sonraki

Paket 2

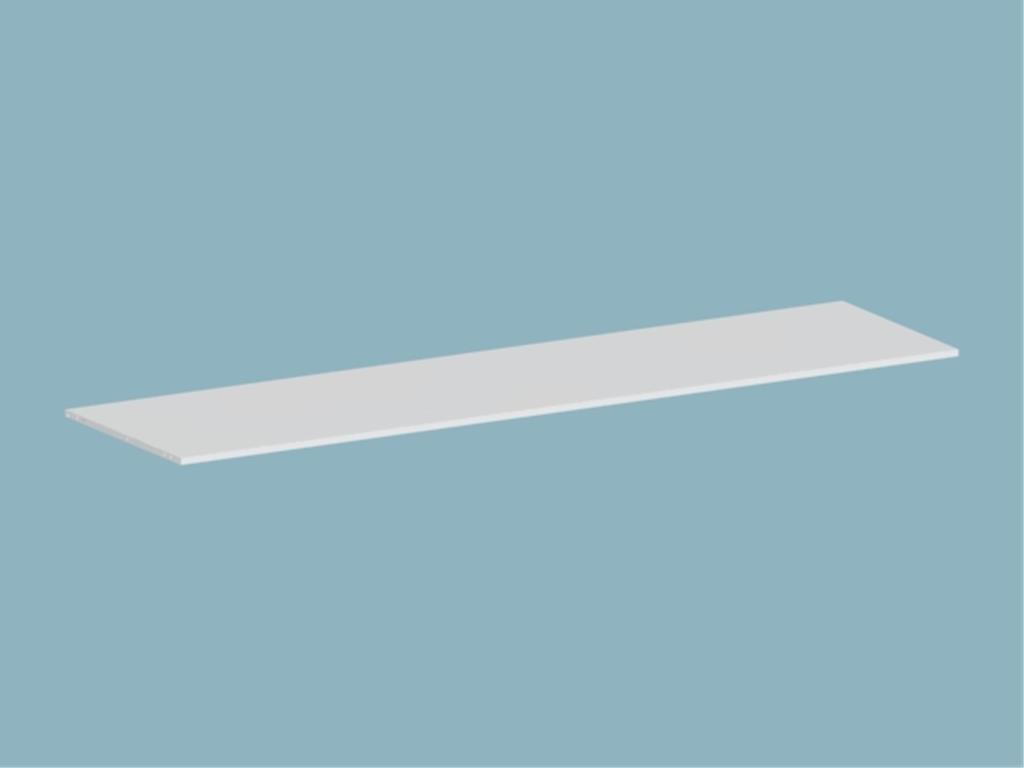

12ARS20000042V2V, Srg.Grd. Üst Tabla/Loretto Hg Gri

Paket #2, 1 Adet

12ARS20000042V2V, Srg.Grd. Üst Tabla/Loretto Hg Gri

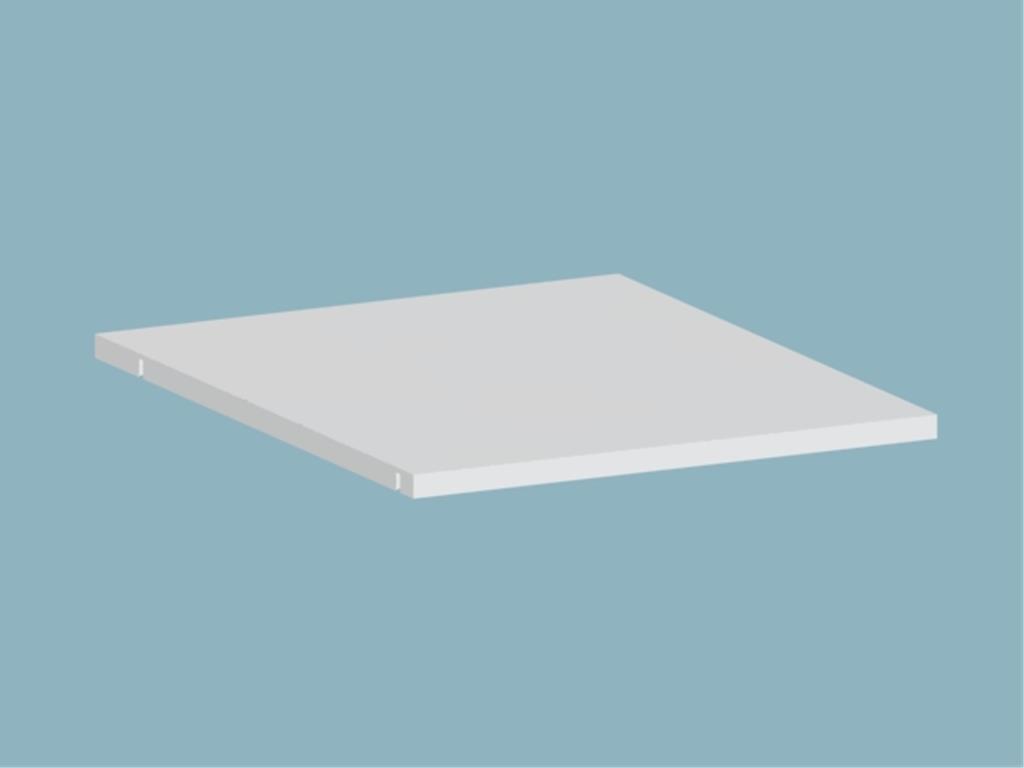

12STD20000362V2V, 5-6 Kpl.Grd. Küçük Raf/Loretto Hg Gri

Paket #2, 5 Adet

12STD20000362V2V, 5-6 Kpl.Grd. Küçük Raf/Loretto Hg Gri

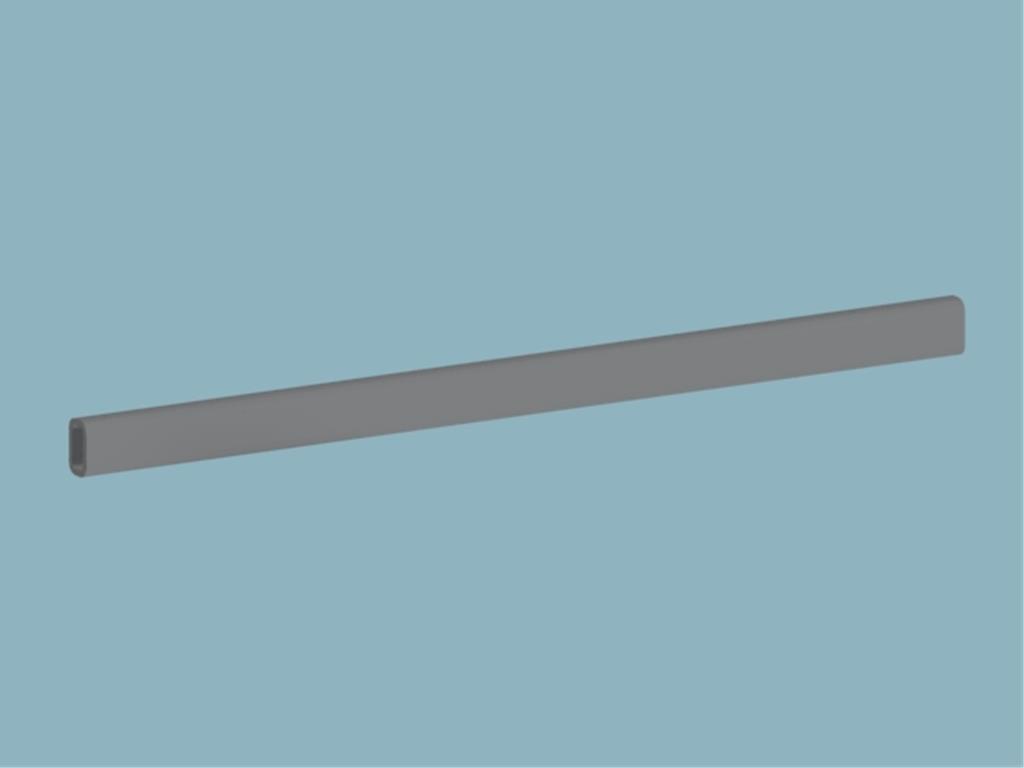

0940100355, ASKI BORUSU GRI 428 MM

Paket #2, 1 Adet

0940100355, ASKI BORUSU GRI 428 MM

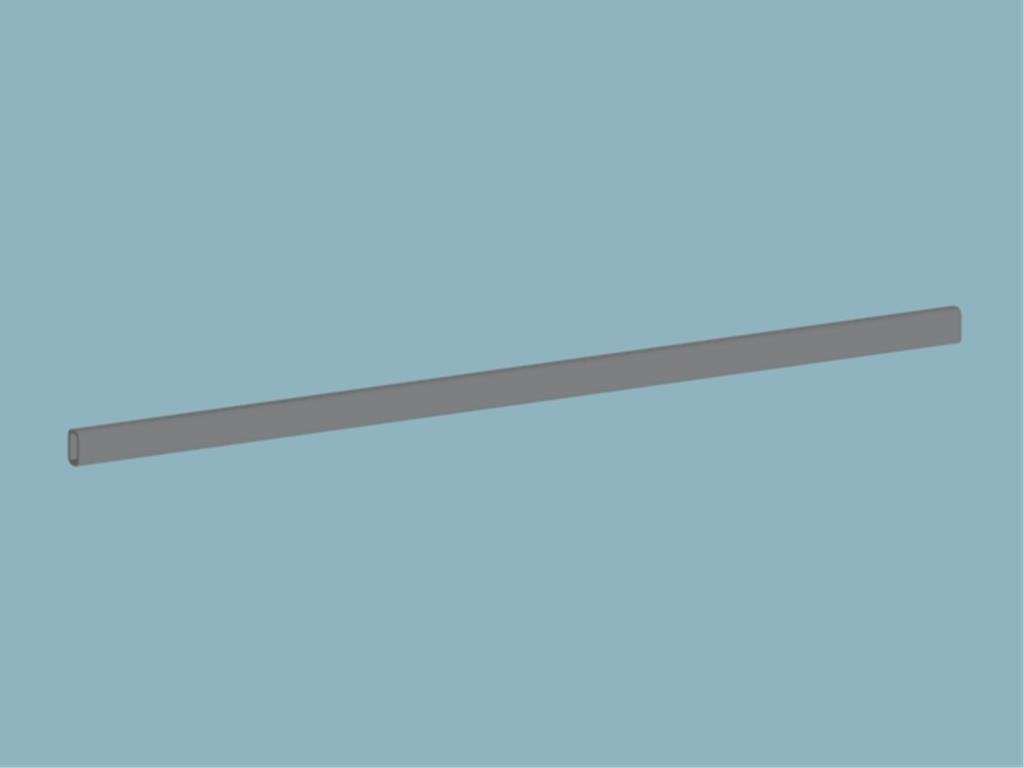

0940300131, ASKI BORUSU GRI 690 MM

Paket #2, 2 Adet

0940300131, ASKI BORUSU GRI 690 MM
Önceki Sonraki

Paket 3

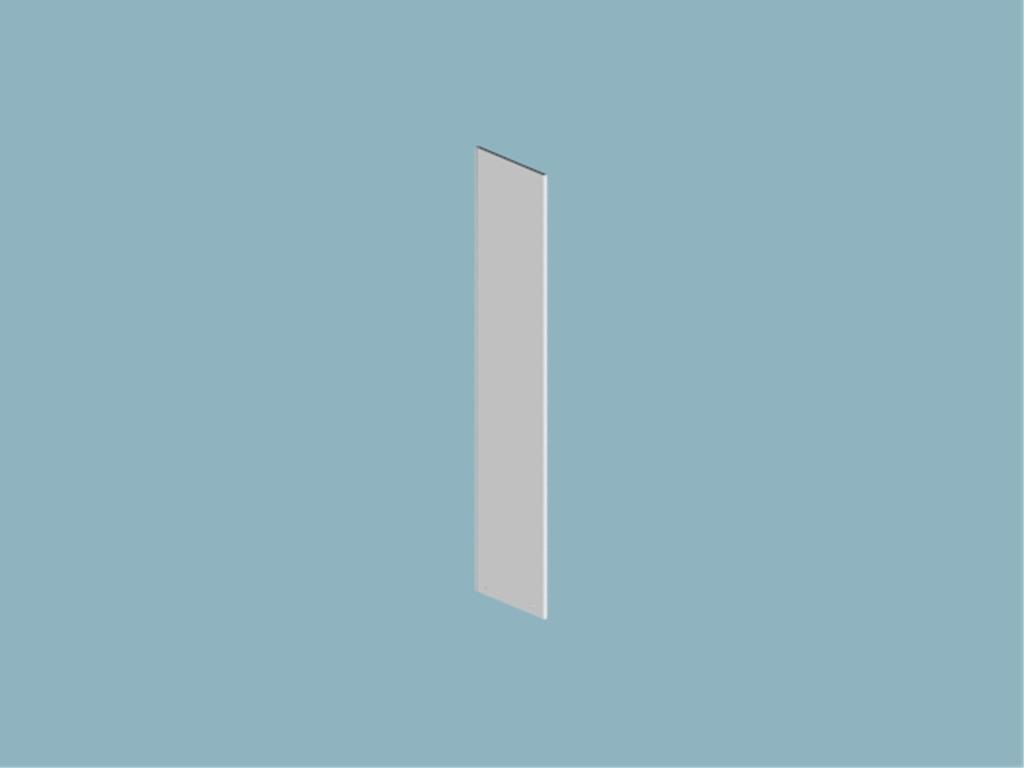

12ARS20000012V2V, Srg.Grd. Sağ Yan Tabla/Loretto Hg Gri

Paket #3, 1 Adet

12ARS20000012V2V, Srg.Grd. Sağ Yan Tabla/Loretto Hg Gri

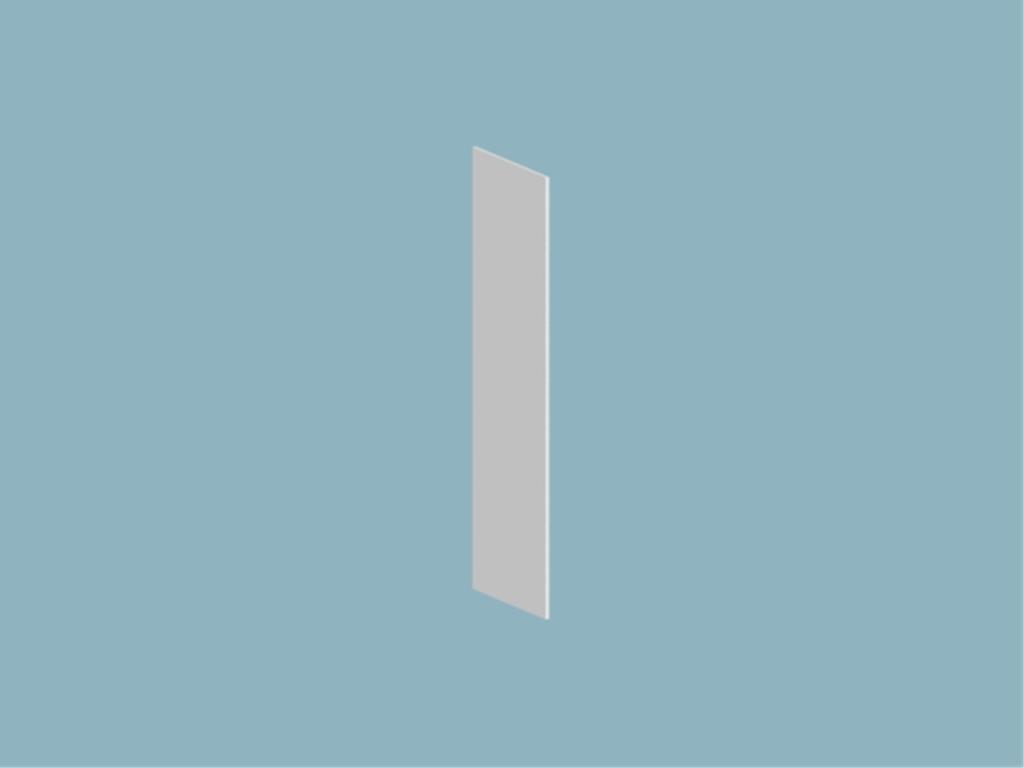

12ARS20000022V2V, Srg.Grd. Sol Yan Tabla/Loretto Hg Gri

Paket #3, 1 Adet

12ARS20000022V2V, Srg.Grd. Sol Yan Tabla/Loretto Hg Gri
Önceki Sonraki

Paket 4

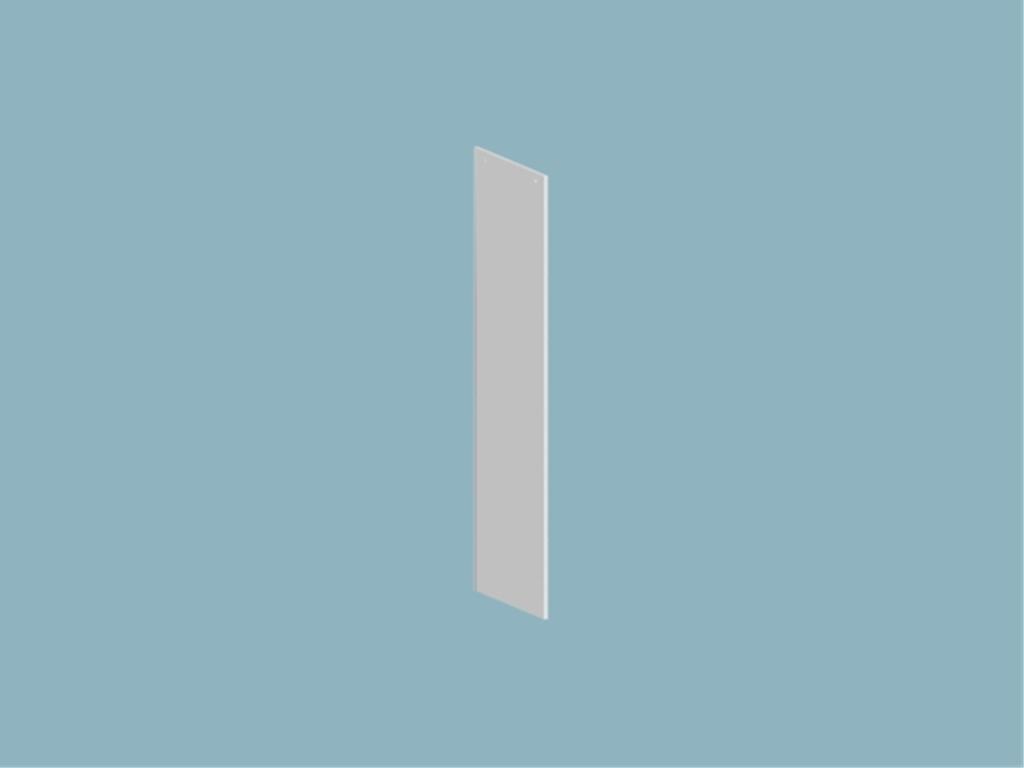

12ARS20000032V2V, Srg.Grd. Orta Dikme/Loretto Hg Gri

Paket #4, 3 Adet

12ARS20000032V2V, Srg.Grd. Orta Dikme/Loretto Hg Gri
Önceki Sonraki

Paket 5

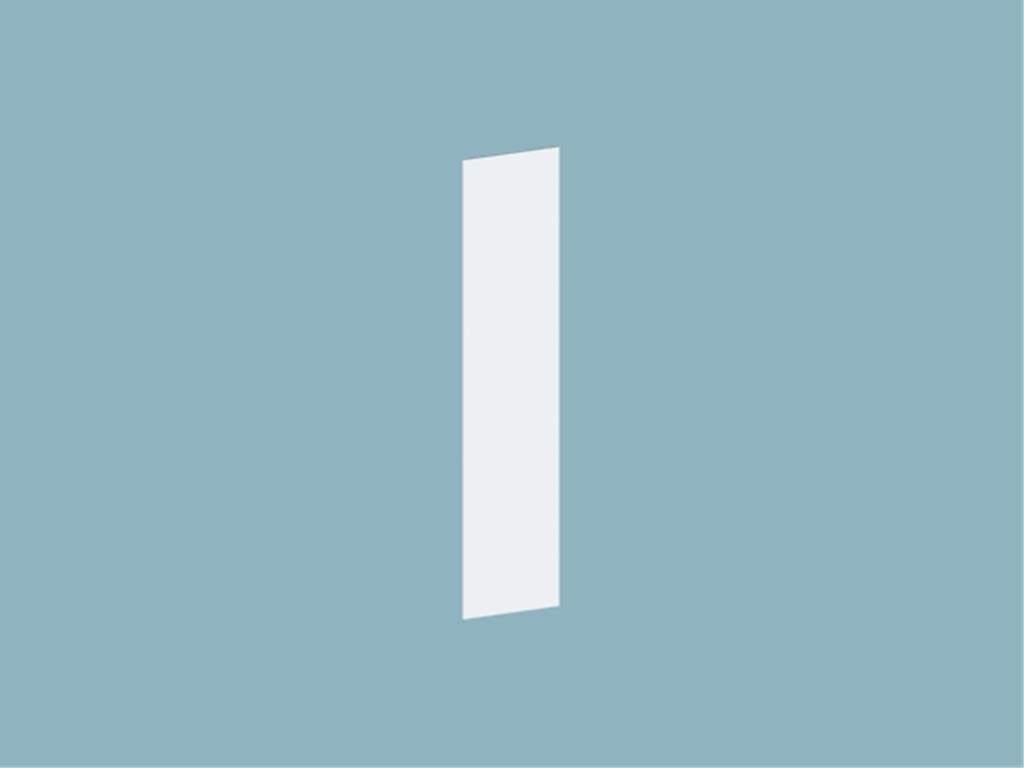

12STD2000187WBWB, Kenar Arkalık / Beyaz

Paket #5, 2 Adet

12STD2000187WBWB, Kenar Arkalık / Beyaz

12STD2000188WBWB, Monteli Orta Arkalık / Beyaz

Paket #5, 2 Adet

12STD2000188WBWB, Monteli Orta Arkalık / Beyaz
Önceki Sonraki

Paket 6

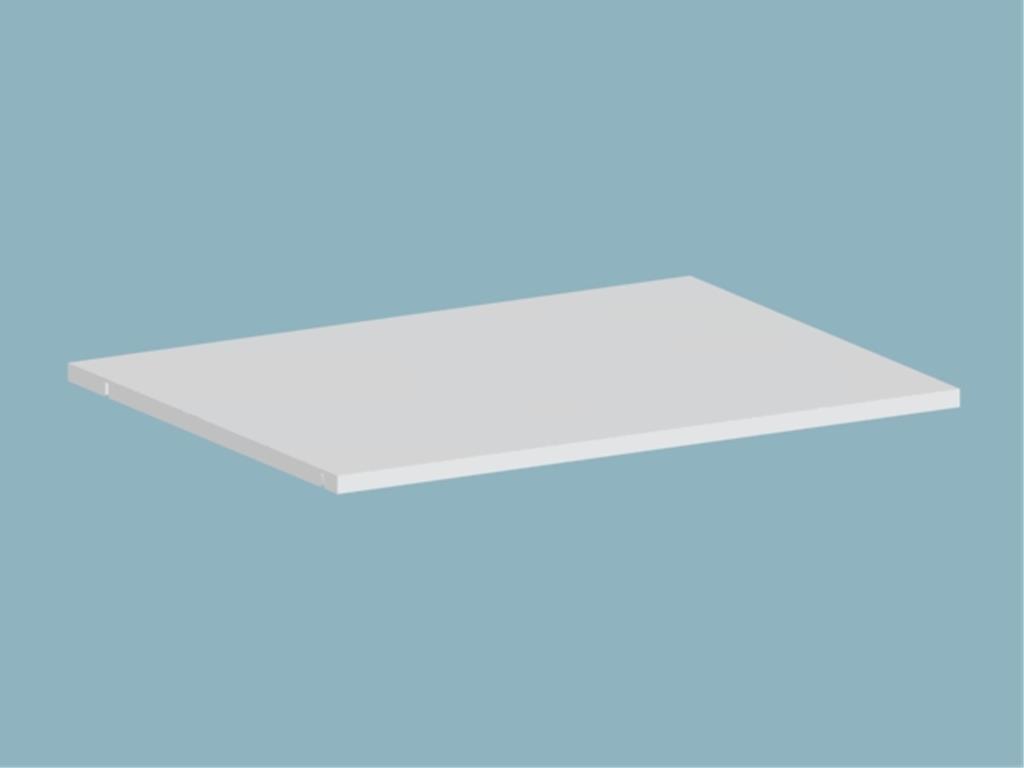

12STD20000352V2V, Srg.Grd. Orta Raf/Loretto Hg Gri

Paket #6, 3 Adet

12STD20000352V2V, Srg.Grd. Orta Raf/Loretto Hg Gri

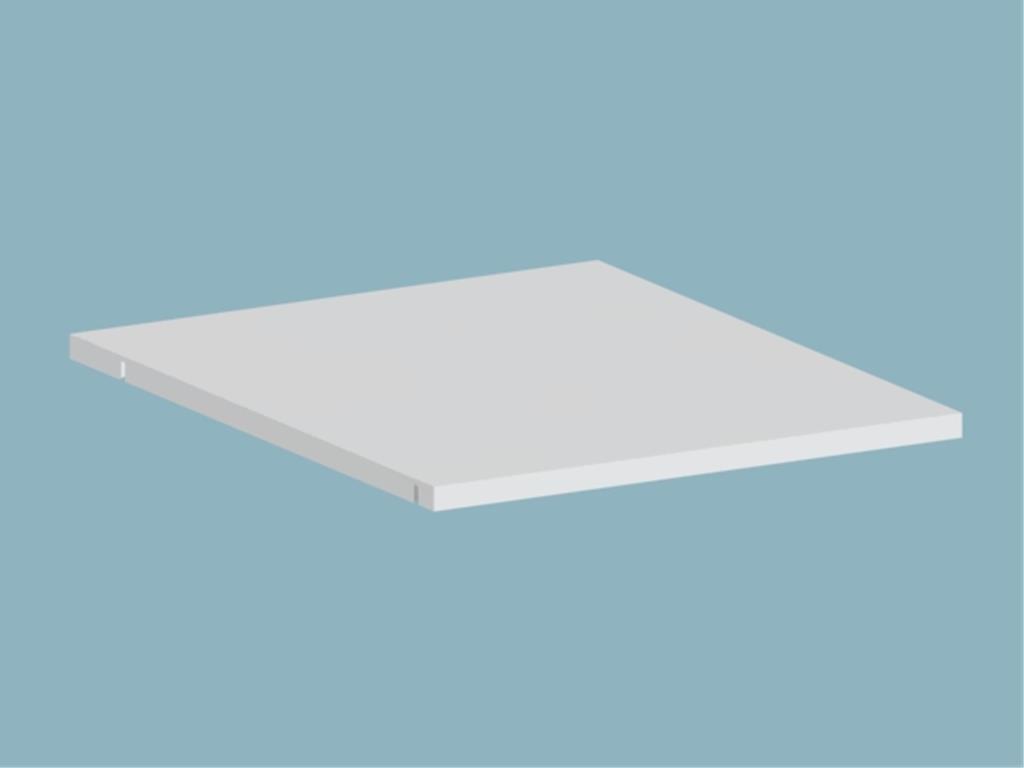

12STD20000392V2V, Srg.Grd. Delikli Küçük Raf/Loretto Hg Gr

Paket #6, 1 Adet

12STD20000392V2V, Srg.Grd. Delikli Küçük Raf/Loretto Hg Gr
Önceki Sonraki

Paket 7

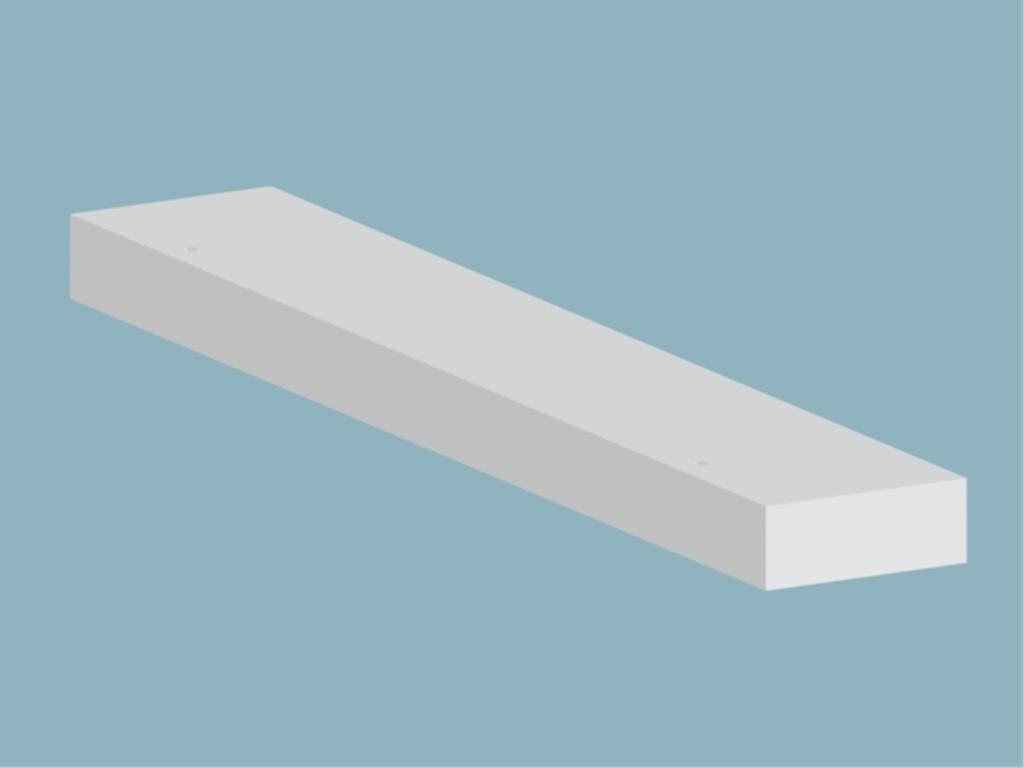

12ARS20000062V2V, Srg.Grd. Üst Yan Taç/Loretto Hg Gri

Paket #7, 2 Adet

12ARS20000062V2V, Srg.Grd. Üst Yan Taç/Loretto Hg Gri

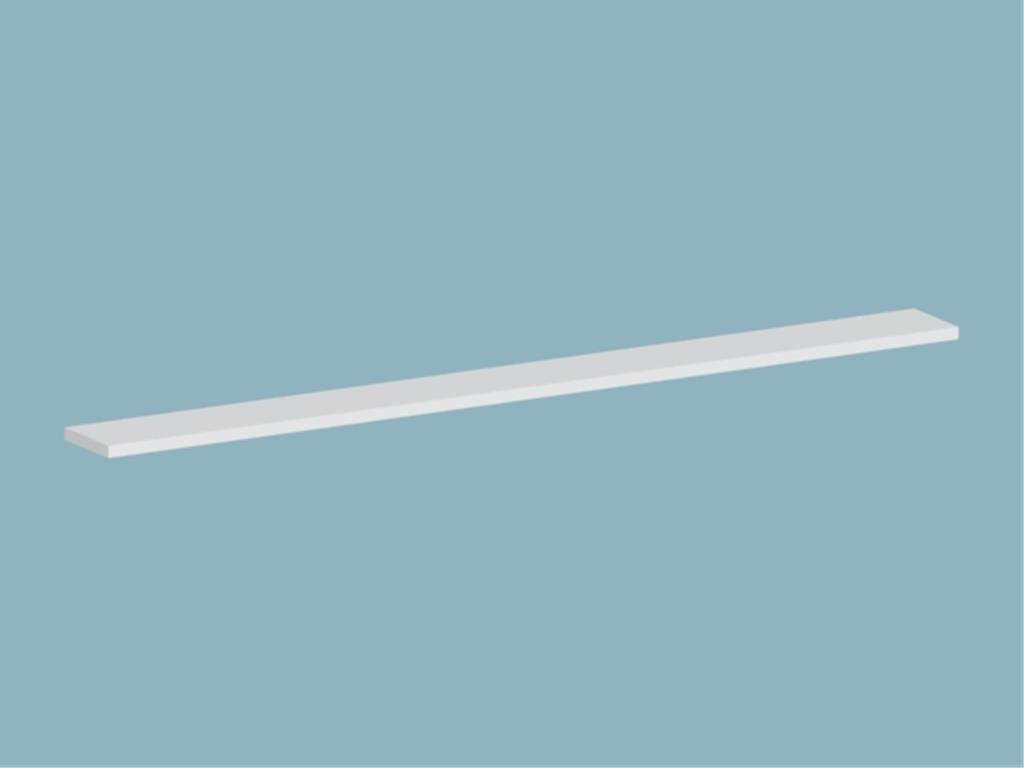

12ARS20000072V2V, Srg.Grd. Ön Taç /Loretto Hg Gri

Paket #7, 1 Adet

12ARS20000072V2V, Srg.Grd. Ön Taç   /Loretto Hg Gri

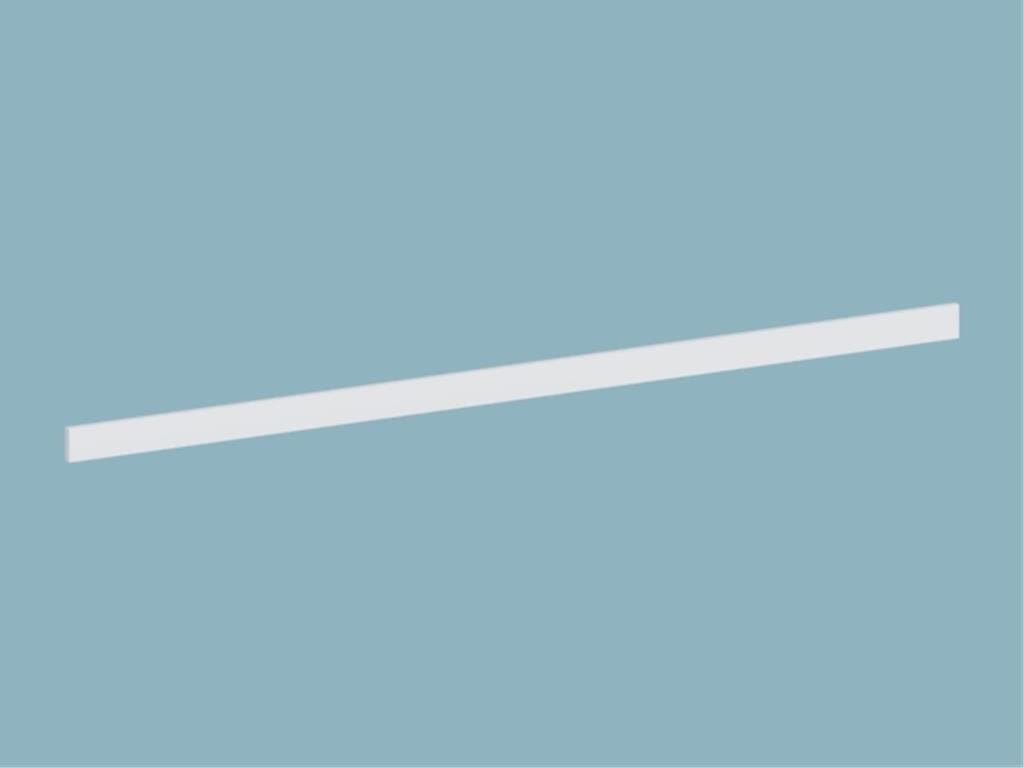

12ARS20000082V2V, Srg.Grd. Üst Baza/Loretto Hg Gri

Paket #7, 1 Adet

12ARS20000082V2V, Srg.Grd. Üst Baza/Loretto Hg Gri
Önceki Sonraki

Paket 8

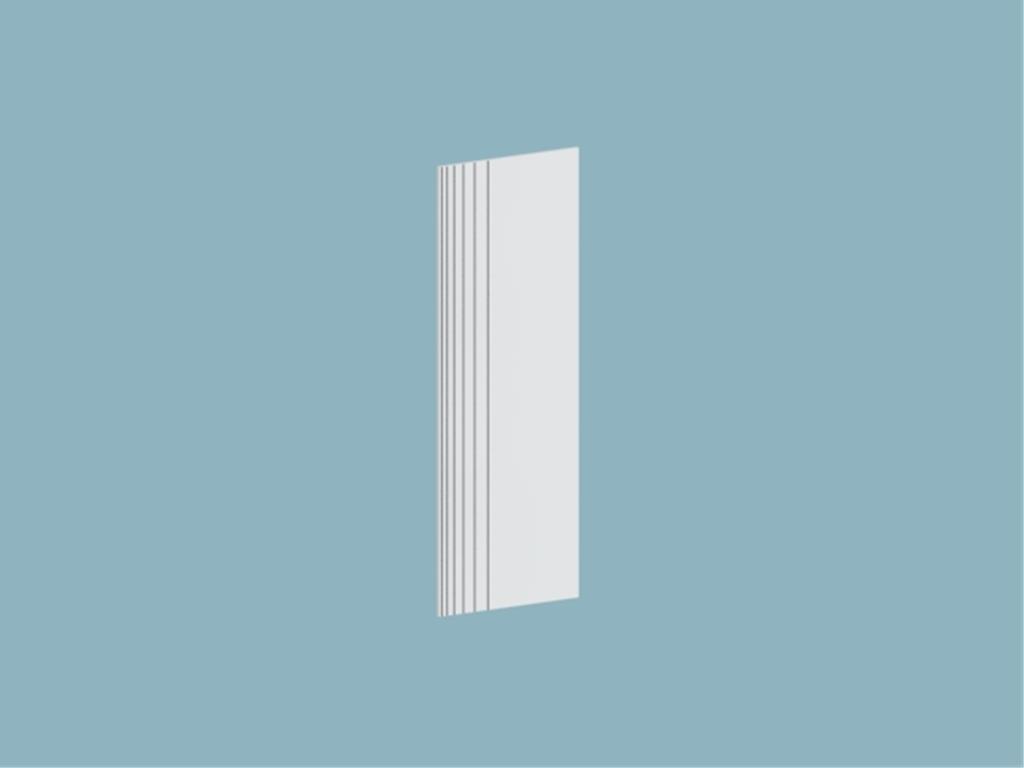

12ARS20000102V2V, Srg.Grd. Monteli Dış Fitilli Kapak/Loret

Paket #8, 2 Adet

12ARS20000102V2V, Srg.Grd. Monteli Dış Fitilli Kapak/Loret

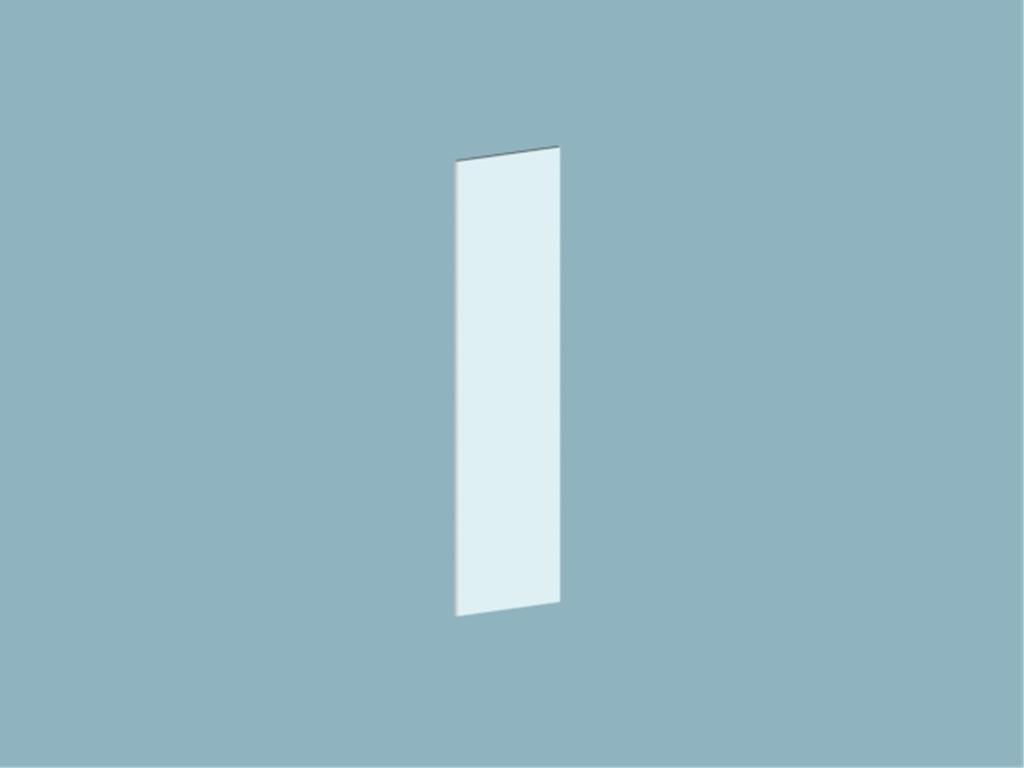

12ARS20000112V2V, Srg.Grd. Monteli Aynalı Kapak/Loretto Hg

Paket #8, 2 Adet

12ARS20000112V2V, Srg.Grd. Monteli Aynalı Kapak/Loretto Hg
Önceki Sonraki

Paket 9

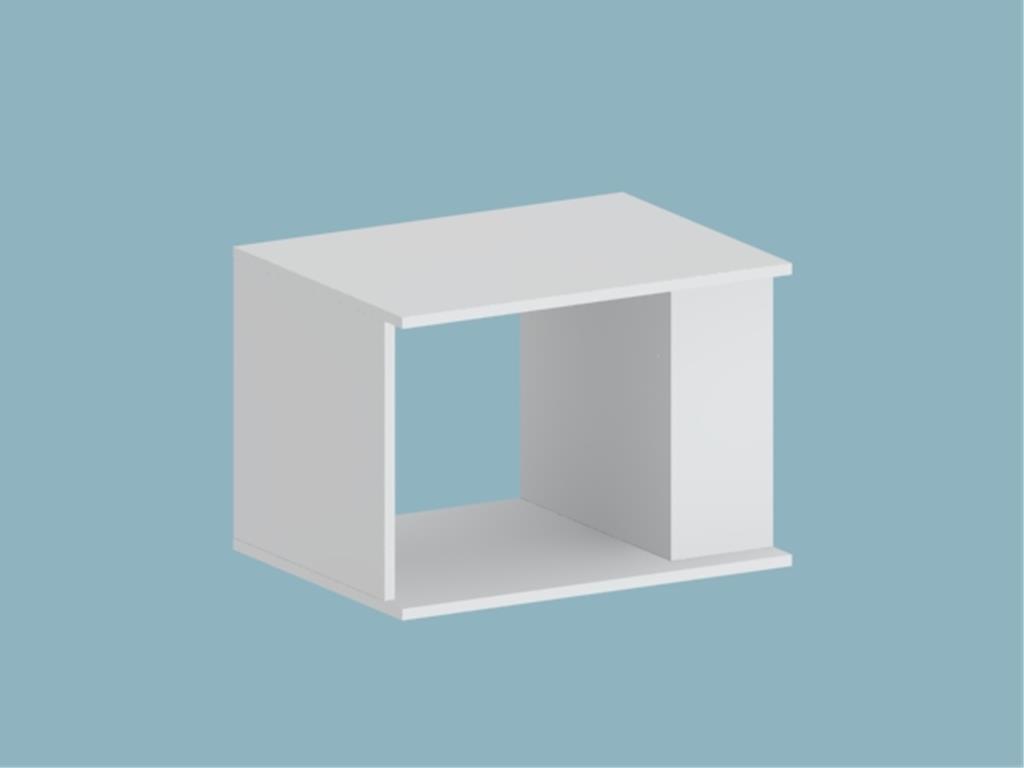

12STD20001622V2V, Srg.Grd. Monteli İç Kutu/Loretto Hg Gri

Paket #9, 1 Adet

12STD20001622V2V, Srg.Grd. Monteli İç Kutu/Loretto Hg Gri

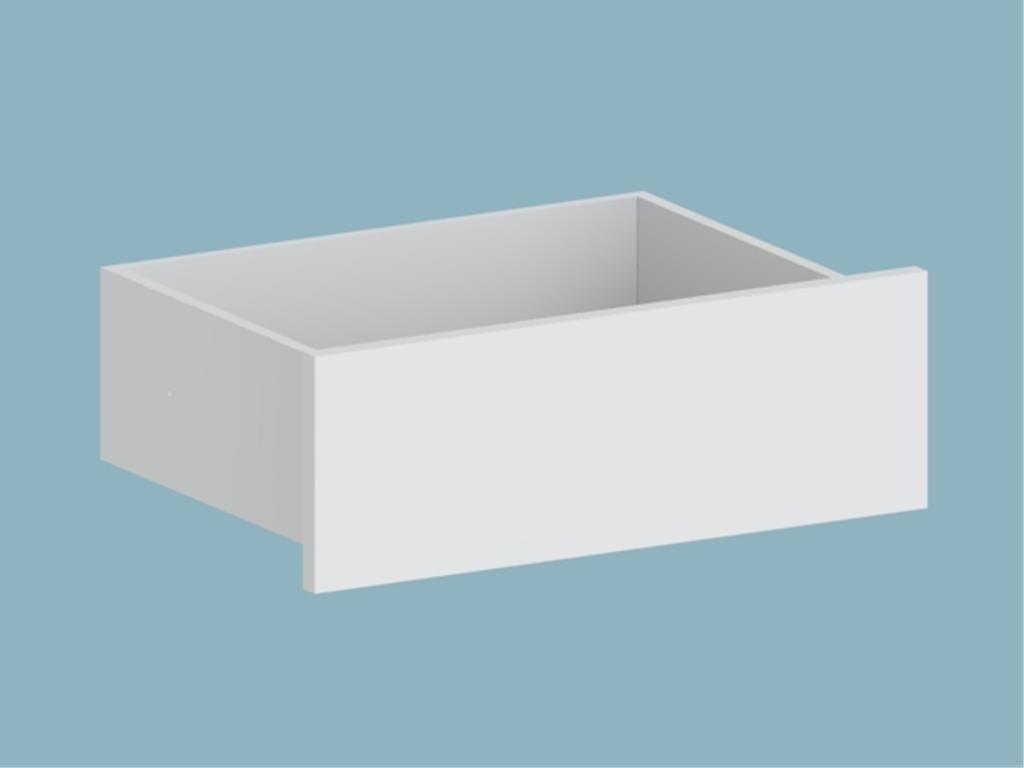

12STD20001572V2V, Srg.Grd. Monteli Çekmece/Loretto Hg Gri

Paket #9, 2 Adet

12STD20001572V2V, Srg.Grd. Monteli Çekmece/Loretto Hg Gri
Önceki Sonraki

Paket 10

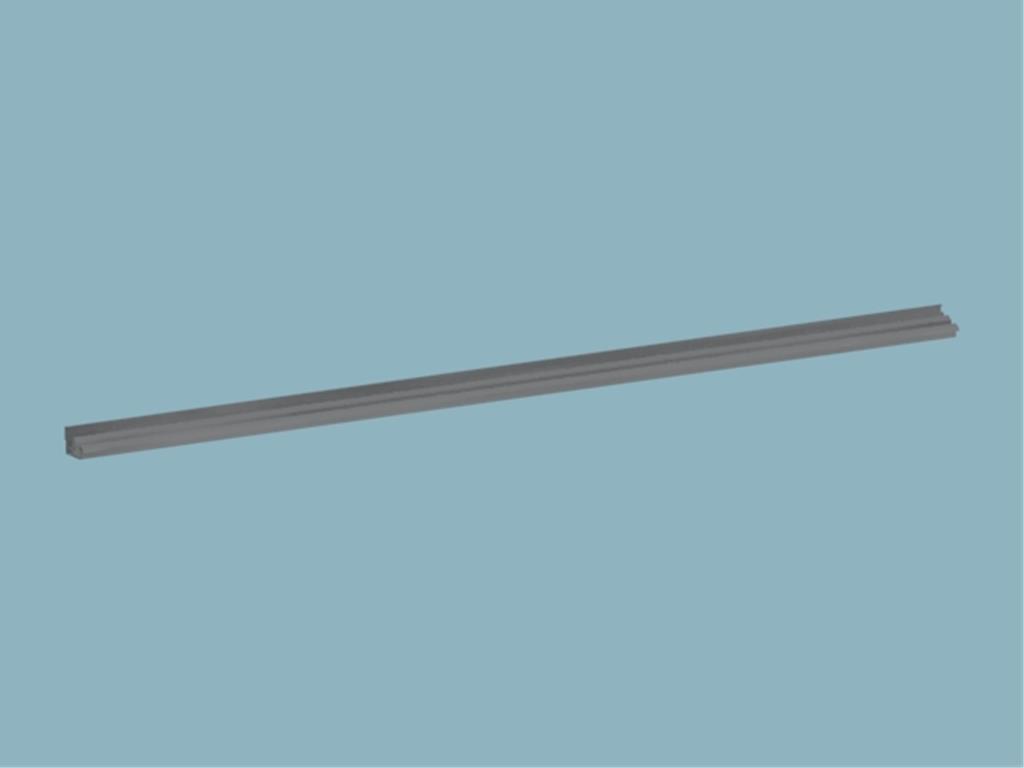

0070400507, RAY UST JULIET

Paket #10, 1 Adet

0070400507, RAY UST JULIET

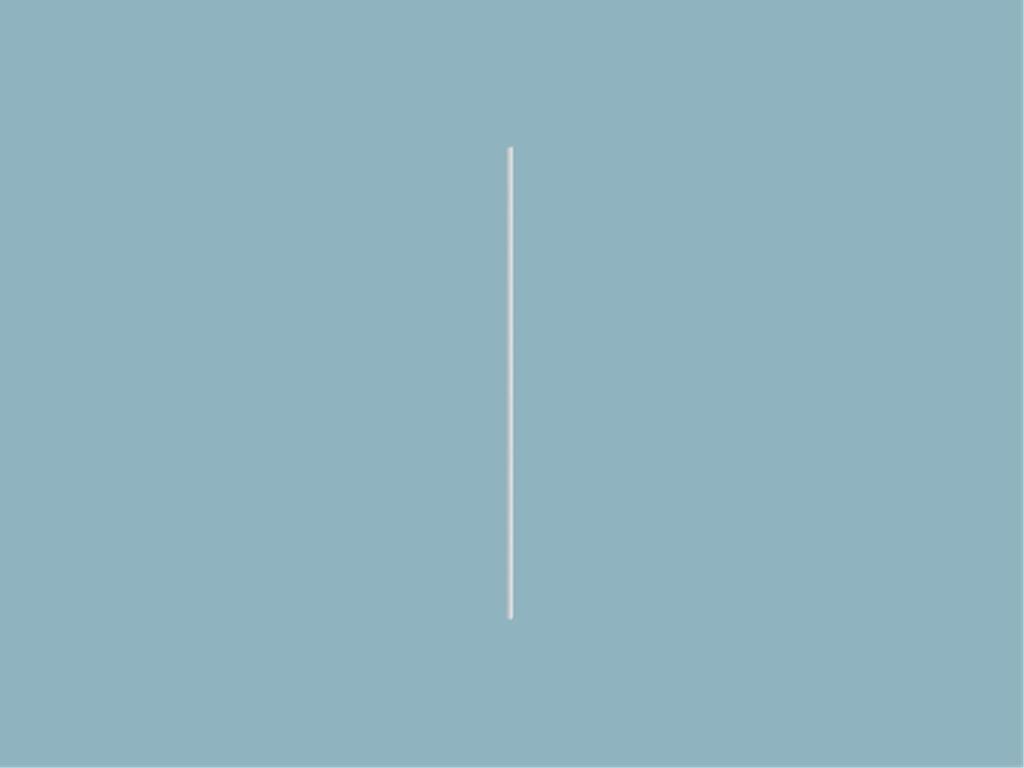

0150105241, KULP IC SUR.GRD LORETTO GRI 1956MM

Paket #10, 1 Adet

0150105241, KULP IC SUR.GRD LORETTO GRI 1956MM

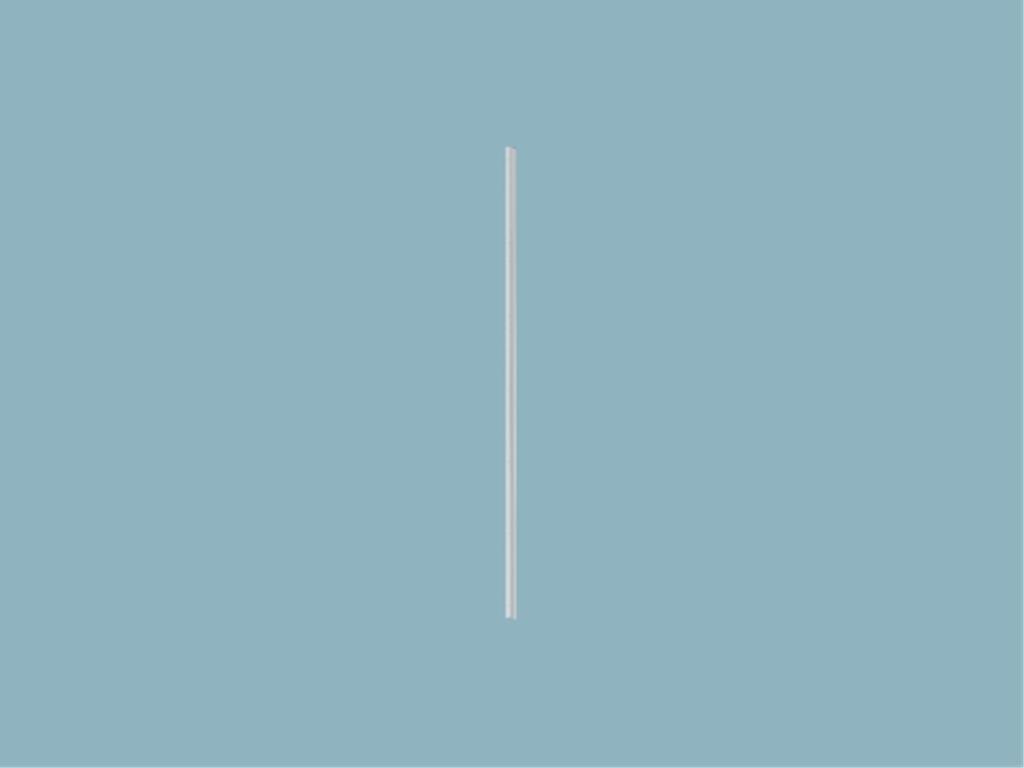

0150105240, KULP DIS SR.GRD LORETTO GRI 1956MM

Paket #10, 3 Adet

0150105240, KULP DIS SR.GRD LORETTO GRI 1956MM
Önceki Sonraki

Paket 13

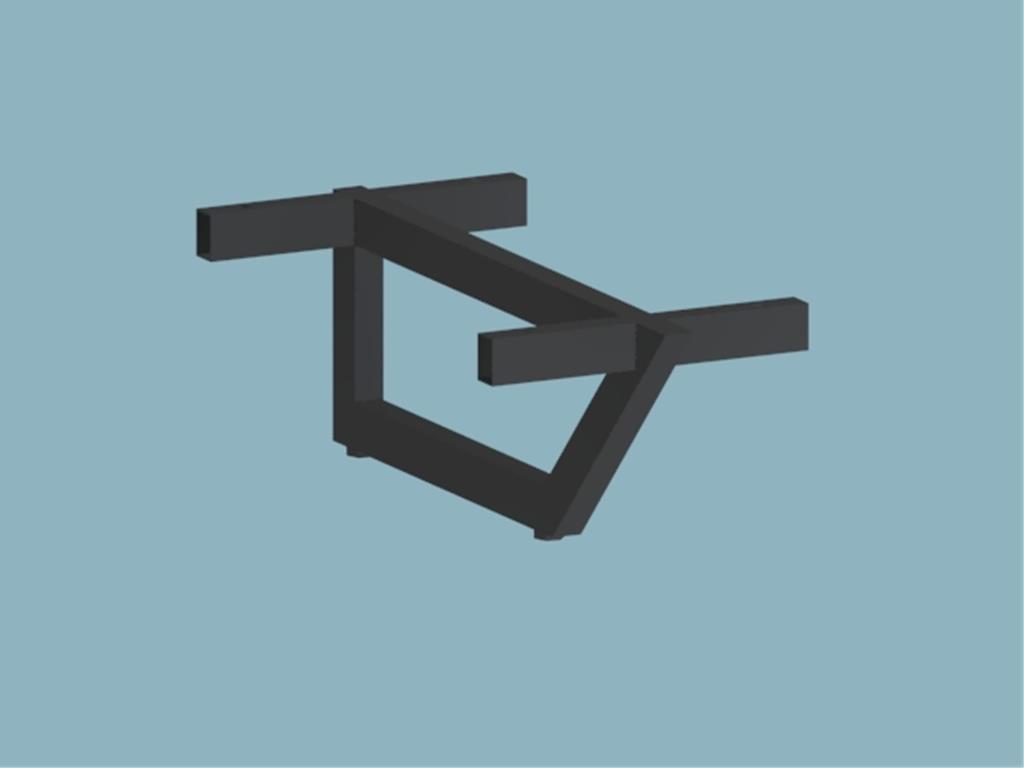

0080205302, METAL AYAK

Paket #13, 3 Adet

0080205302, METAL AYAK
Önceki Sonraki

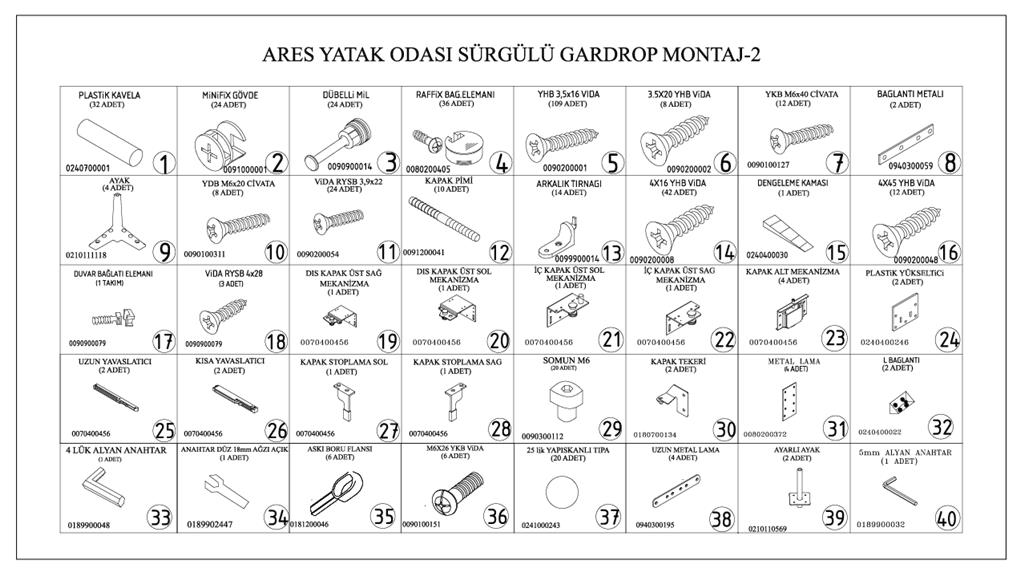

Aksesuarlar

0240700001, KAVELA PLASTİK Ø8X32MM 32 Adet ( 1/40 )

0240700001, KAVELA PLASTİK Ø8X32MM

0091000001, MINIFIX GOVDE 24 Adet ( 2/40 )

0091000001, MINIFIX GOVDE

0090900014, DÜBELLİ MİL 24 Adet ( 3/40 )

0090900014, DÜBELLİ MİL

0080200405, Aksesuar Rafixs Metalik Gri 12Li Tk Yeni 36 Adet ( 4/40 )

0080200405, Aksesuar Rafixs Metalik Gri 12Li Tk Yeni

0090200001, VİDA SUNTA YHB 3,5X16MM 109 Adet ( 5/40 )

0090200001, VİDA SUNTA YHB 3,5X16MM

0090200002, VİDA SUNTA YHB 3.5X20MM 8 Adet ( 6/40 )

0090200002, VİDA SUNTA YHB 3.5X20MM

0090100127, CIVATA YKB M6X40MM 12 Adet ( 7/40 )

0090100127, CIVATA YKB M6X40MM

0940300059, ACTİON BAG.EL. I DEMİRİ 2 Adet ( 8/40 )

0940300059, ACTİON BAG.EL. I DEMİRİ

0210111118, Ayak 4 lı Gucci 160 mm 4 Adet ( 9/40 )

0210111118, Ayak 4 lı Gucci 160 mm

0090100311, CIVATA YDB M6X20MM 8 Adet ( 10/40 )

0090100311, CIVATA YDB M6X20MM

0090200054, VİDA SUNTA RYSB 3,9X22MM 24 Adet ( 11/40 )

0090200054, VİDA SUNTA RYSB 3,9X22MM

0091200041, PIM LAVINIA BUFE KAPAK 10 Adet ( 12/40 )

0091200041, PIM LAVINIA BUFE KAPAK

0099900014, ARKALIK TIRNAĞI ZAMAK 8 LİK 14 Adet ( 13/40 )

0099900014, ARKALIK TIRNAĞI ZAMAK 8 LİK

0090200008, VİDA SUNTA YHB 4X16MM (SARI) 42 Adet ( 14/40 )

0090200008, VİDA SUNTA YHB 4X16MM (SARI)

0240400030, PVC KAMA KAYIN(DENGELEME KAMAS 1 Adet ( 15/40 )

0240400030, PVC KAMA KAYIN(DENGELEME KAMAS

0090200048, 4X45 YHB VIDA 12 Adet ( 16/40 )

0090200048, 4X45 YHB VIDA

0090900079, DUVAR BAĞLANTI EKİPMANI 1 Adet ( 17/40 )

0090900079, DUVAR BAĞLANTI EKİPMANI

0090900079, RYSB 4X28 VİDA 3 Adet ( 18/40 )

0090900079, RYSB 4X28 VİDA

0070400406, dış kapak üst sağ mekanizma 1 Adet ( 19/40 )

0070400406, dış kapak üst sağ mekanizma

0070400532, RAY UST MEKANIZMA TKM. İÇ SOL 1 Adet ( 20/40 )

0070400532, RAY UST  MEKANIZMA TKM. İÇ SOL

0070400469, RAY UST MEKANIZMA TKM.İÇ SAĞ 1 Adet ( 21/40 )

0070400469, RAY UST  MEKANIZMA TKM.İÇ SAĞ

0070400530, dış kapak üst sol mekanizma 1 Adet ( 22/40 )

0070400530, dış kapak üst sol mekanizma

0070400307, KAPAK ALT MEKANİZMASI 4 Adet ( 23/40 )

0070400307, KAPAK ALT MEKANİZMASI

0240400246, YÜKSELTİCİ RAY PRADO GRD 2 Adet ( 24/40 )

0240400246, YÜKSELTİCİ RAY PRADO GRD

0070400439, UZUN YAVAŞLATICI 2 Adet ( 25/40 )

0070400439, UZUN YAVAŞLATICI

0070400440, KISA YAVAŞLATICI 2 Adet ( 26/40 )

0070400440, KISA YAVAŞLATICI

0080200399, stoper sag 1 Adet ( 27/40 )

0080200399, stoper sag

0080200400, stoper sol 1 Adet ( 28/40 )

0080200400, stoper sol

0090300112, M6 SOMUN 20 Adet ( 29/40 )

0090300112, M6 SOMUN

0180700134, KAPAK TEKERİ SRG 42MM 2 Adet ( 30/40 )

0180700134, KAPAK TEKERİ SRG 42MM

0080200372, METAL LAMA 4 Adet ( 31/40 )

0080200372, METAL LAMA

0240400022, Dolgu Bandı L Bağlantı Plast. 2 Adet ( 32/40 )

0240400022, Dolgu Bandı L Bağlantı Plast.

0189900048, ANAHTAR ALYAN 4MM 1 Adet ( 33/40 )

0189900048, ANAHTAR ALYAN 4MM

0189902447, Anahtar 18mm Düz Ağzı Açık 1 Adet ( 34/40 )

0189902447, Anahtar 18mm Düz Ağzı Açık

0181200046, ASKI BORU FLANŞI İMSAN 6 Adet ( 35/40 )

0181200046, ASKI BORU FLANŞI İMSAN

0090100151, CİVATA YKB M6X26MM 6 Adet ( 36/40 )

0090100151, CİVATA YKB M6X26MM

0241000243, Tıpa Yapışkanlı Ø25 PC 2545 Gri 20 Adet ( 37/40 )

0241000243, Tıpa Yapışkanlı Ø25 PC 2545 Gri

0940300195, Metal Zenit Srg.Kap.Bağ. Krem 4 Adet ( 38/40 )

0940300195, Metal Zenit Srg.Kap.Bağ. Krem

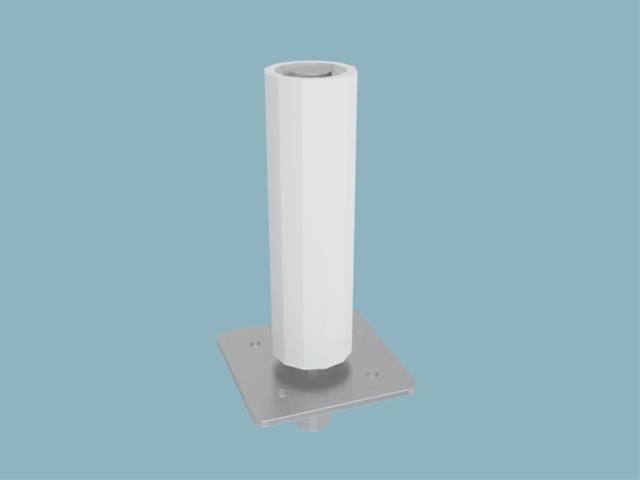

0210110569 , AYARLIAYAK ARES 2 Adet ( 39/40 )

0210110569 , AYARLIAYAK ARES

0189900032, ANAHTAR ALYAN 5MM 1 Adet ( 40/40 )

0189900032, ANAHTAR ALYAN 5MM
Önceki Sonraki
